CX-5 KE (2012-2017)

Снятие и установка нижней крышки приборной панели

Главная   Мазда Ц ИКС   5 KE (2012-2017)   Кузов   Интерьер (внутренние элементы)

0

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять декоративную панель.

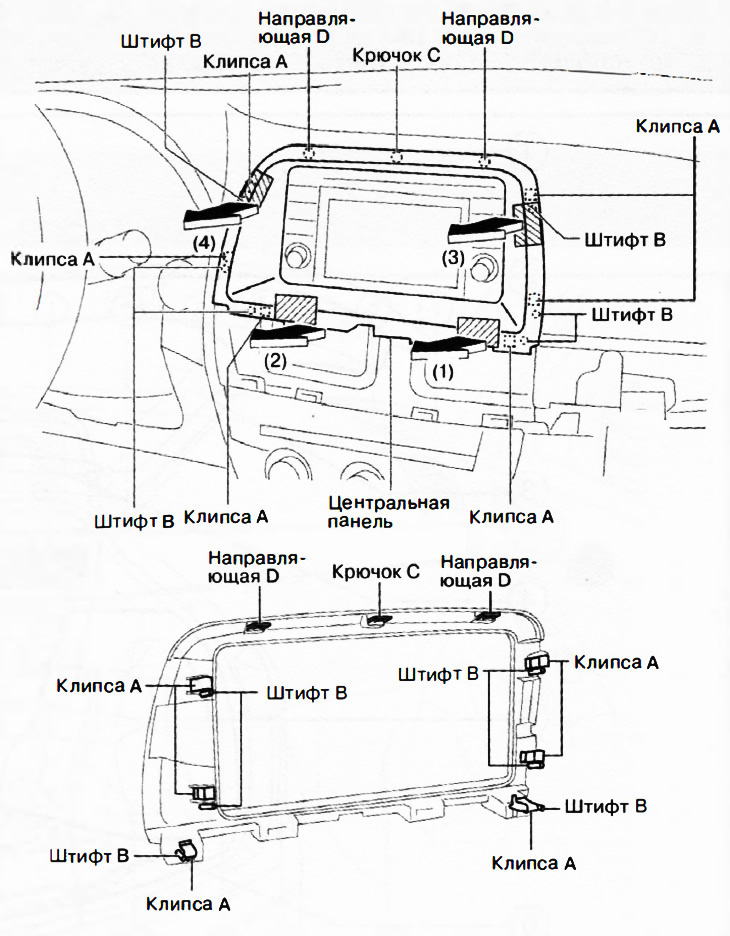

3. Взявшись за заштрихованные на рисунке участки, потянуть центральную панель в направлении стрелок в последовательности (1), (2), (3), (4) и снять её, отсоединив клипсы А, штифты В, крючки С и направляющие D.



4. Установка производится в порядке, обратном снятию.

Снятие и установка декоративной панели

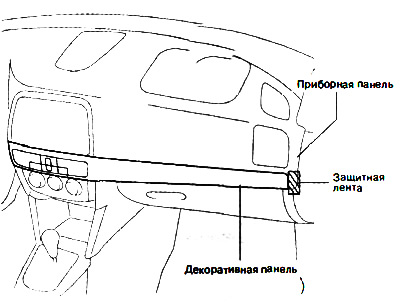

Внимание. Нанести защитную ленту в указанные на рисунке места.



1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Открыть перчаточный ящик.

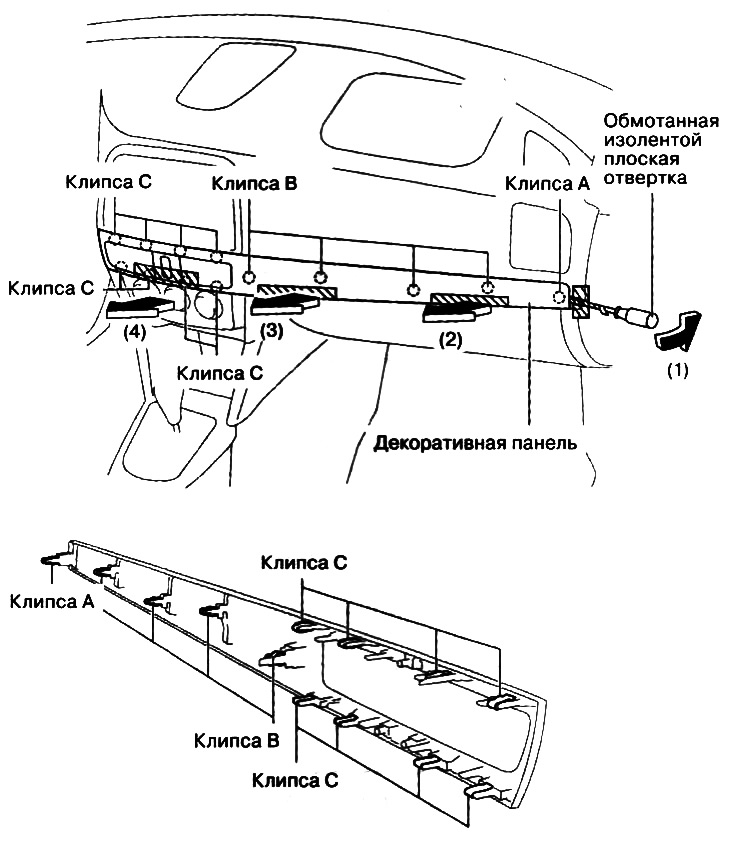

3. Вставить обмотанную изолентой плоскую отвертку в положение, указанное на рисунке стрелкой (1) и отсоединить клипсу А.



4. Взявшись за заштрихованные на рисунке участки, снять декоративную панель в направлении стрелок в последовательности (2), (3), (4), отсоединяя клипсы В и С.


5. Отсоединить разъем выключателя аварийной сигнализации.

6. Установка производится в порядке, обратном снятию.

Снятие и установка нижней крышки приборной панели

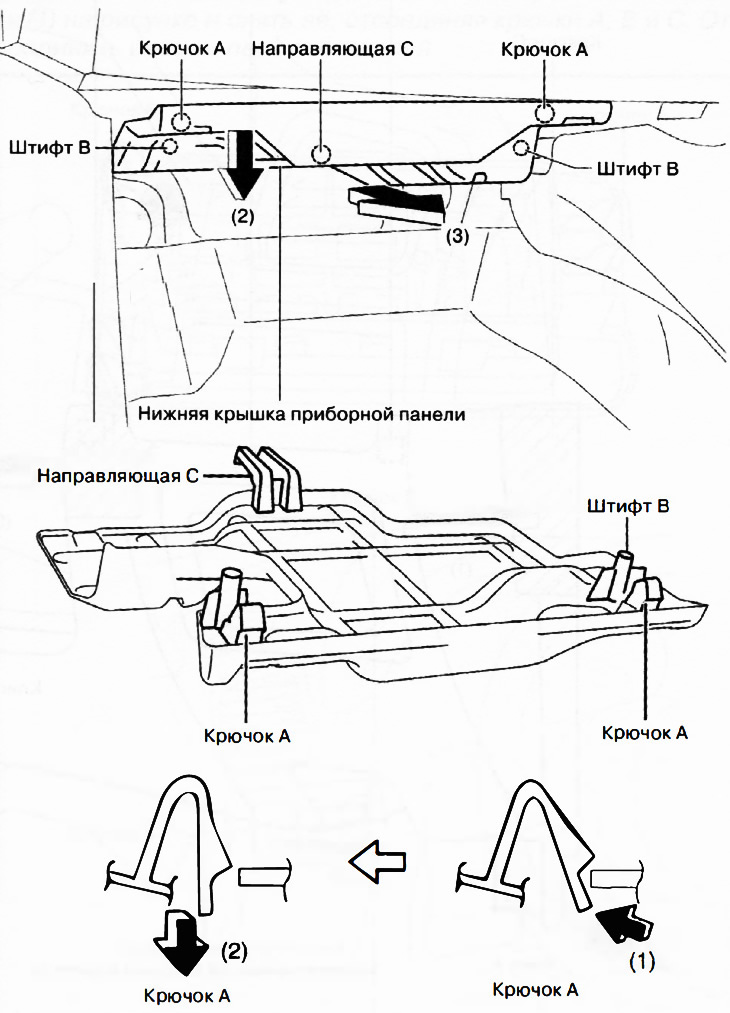

1. Отсоединить крючки А в направлении стрелки (1) на рисунке.



2. Потянуть нижнюю крышку приборной панели в направлении стрелки (2), чтобы отсоединить штифты В.

3. Снять нижнюю крышку приборной панели в направлении стрелки (3) на рисунке, чтобы отсоединить направляющие С.

Внимание. Если крючки А и штифты В отсоединять с силой, могут быть повреждены направляющие С. Осторожно отцепить крючки А и штифты В, чтобы не повредить направляющие С.

4. Установка производится в порядке, обратном снятию.
