CX-5 KE (2012-2017)

Снятие и установка облицовки стойки А

Главная   Мазда Ц ИКС   5 KE (2012-2017)   Кузов   Интерьер (внутренние элементы)

0

1. Частично отвернуть дверное уплотнение.

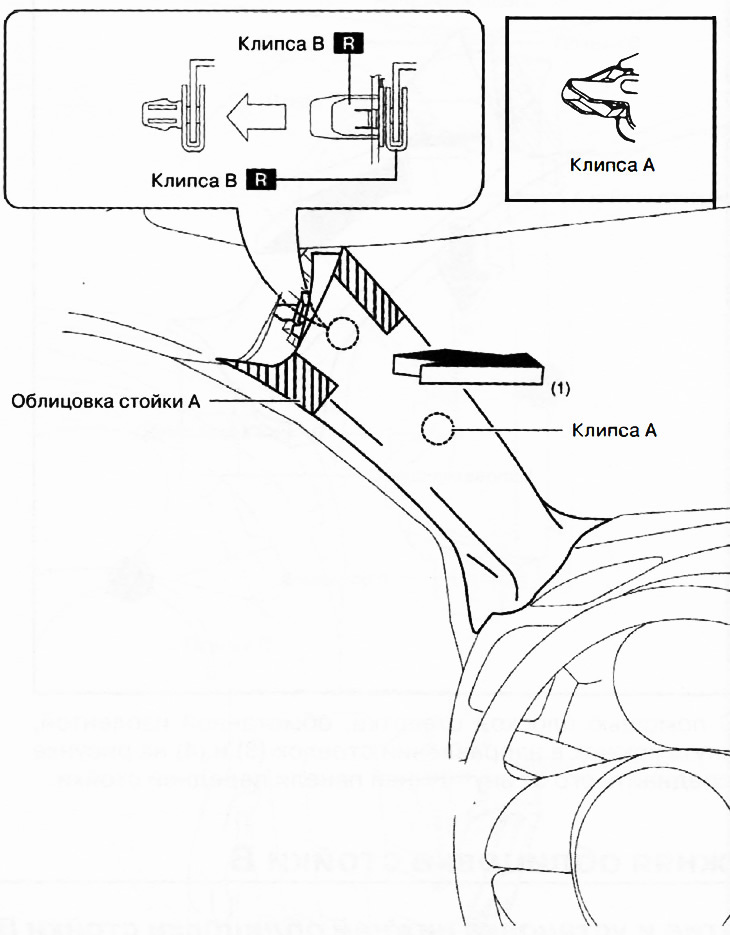

2. Взявшись за заштрихованные на рисунке участки, потянуть облицовку стойки А в направлении стрелки (1), чтобы отсоединить клипсы А и В.



Примечание: заменять деталь новой после каждого снятия.

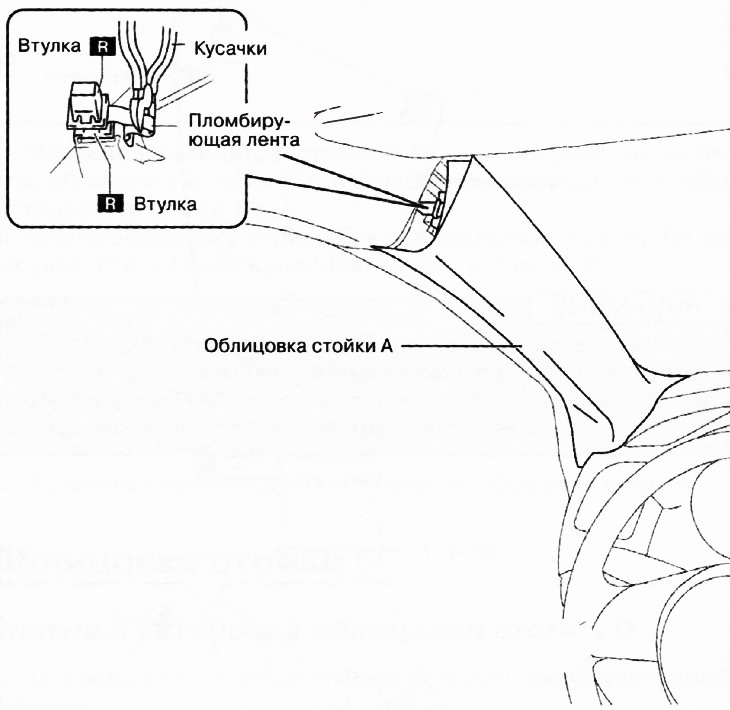

3. Кусачками перекусить пломбирующую ленту, соединяющую клипсу В с втулкой.



Примечание: заменять деталь новой после каждого снятия.

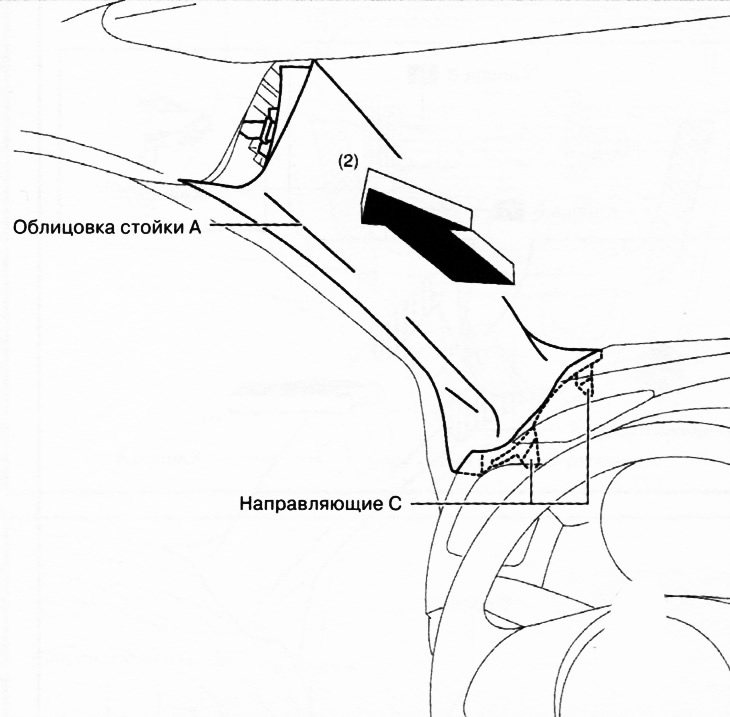

4. Потянув облицовку стойки А в направлении стрелки (2), снять облицовку, отсоединив от направляющих С.

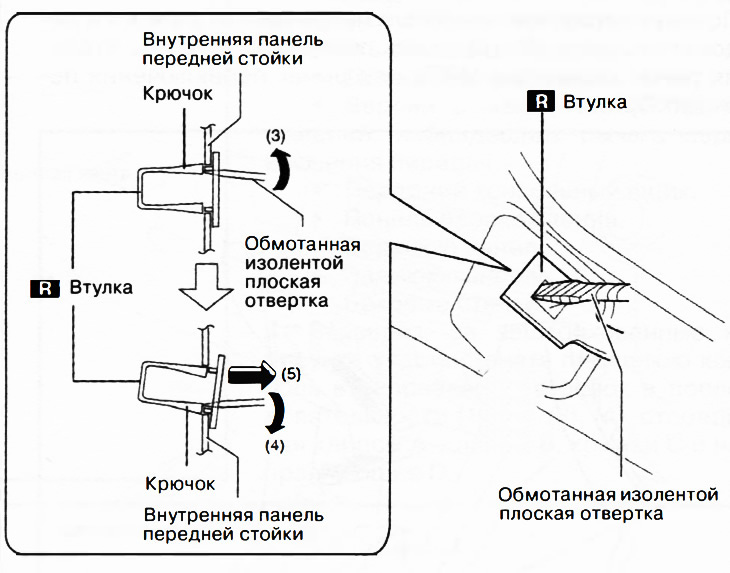

5. С помощью плоской отвертки, обмотанной изолентой, сдвинуть крючок в направлении стрелок (3) и (4) на рисунке и отсоединить его от внутренней панели передней стойки.



Примечание: заменять деталь новой после каждого снятия.

6. Снять втулку в направлении стрелки (5) на рисунке.

7. При установке стойки А необходимо заранее установить новые клипсы В и втулки на облицовку стойки А.

8. Установка производится в порядке, обратном снятию.
