Регулировка передних противотуманных фар

Примечание.

Регулировку передних противотуманных фар необходимо производить после выполнения следующих операций:

• Снятие и установка передних противотуманных фар.
• Работы, влияющие на высоту автомобиля (например, снятие/установка или замена элементов подвески).

1. Разгрузить автомобиль, убрав из него всех пассажиров и груз, кроме запасного колеса, домкрата и комплекта инструментов.

2. Отрегулировать давление в шинах до нормы.

3. Поместить автомобиль на ровную поверхность.

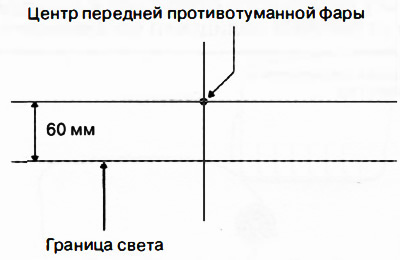

4. Из белой бумаги создать показанный на рисунке экран.

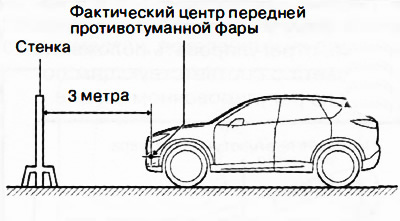

5. Поместить экран напротив автомобиля так, чтобы расстояние от стенки до фары составляло 3 метра.

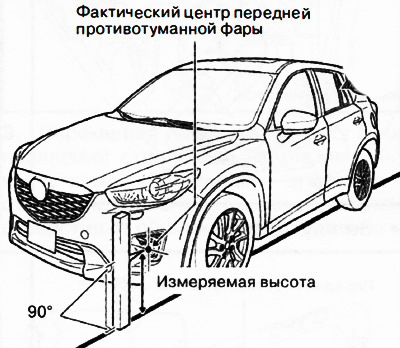

6. Измерить высоту центральной точки передней противотуманной фары.



Примечание. Необходимо измерить высоту центральной точки противотуманной фары, при которой будет произведена регулировка, поскольку высота автомобиля может отличаться в зависимости от различных условий.

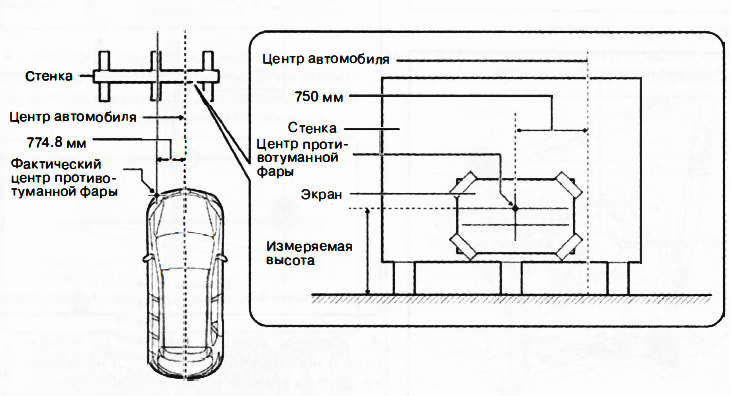

7. Совместить центр противотуманной фары с центром экрана.



8. Прикрыть спереди противотуманную фару, которая не регулируется.

9. Запустить двигатель, чтобы обеспечить подзарядку аккумуляторной батареи.

10. Включить передние противотуманные фары.

11. Убедиться в том, что граница света противотуманной фары совпадает с положением на регулировочном экране.

12. Если точка преломления света фары не соответствует положению на регулировочном экране, отрегулировать положение фары следующим образом:

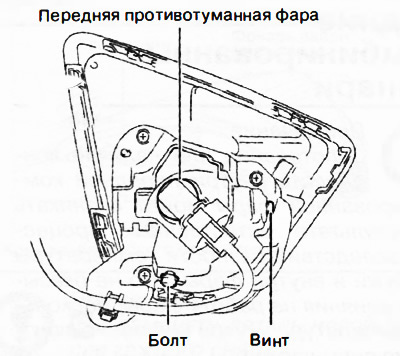

• Ослабить болт и винт крепления.

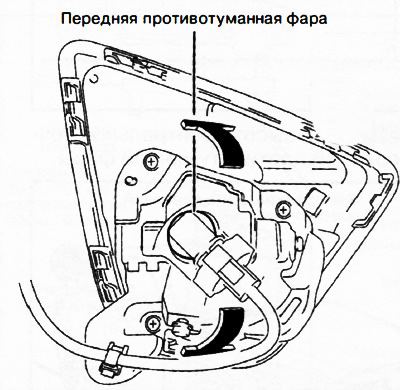

Перемещая переднюю противотуманную фару в направлении стрелок на рисунке, отрегулировать положение границы света с соответствующим положением на регулировочном экране.

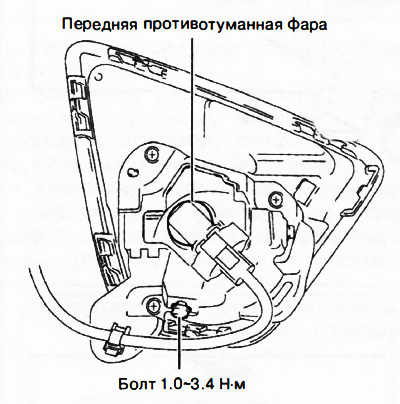

Затянуть болт.

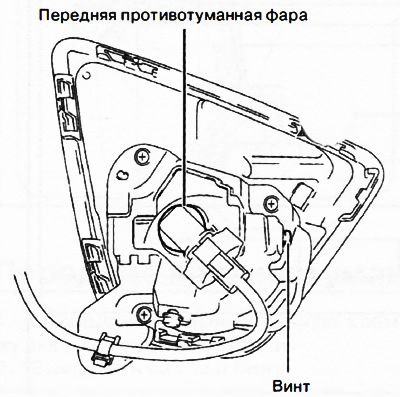

Затянуть винт.
