Система управления полным приводом
Главная
Мазда Ц ИКС
5 KE
(2012-2017)
Электрооборудование
Электрические схемы
0

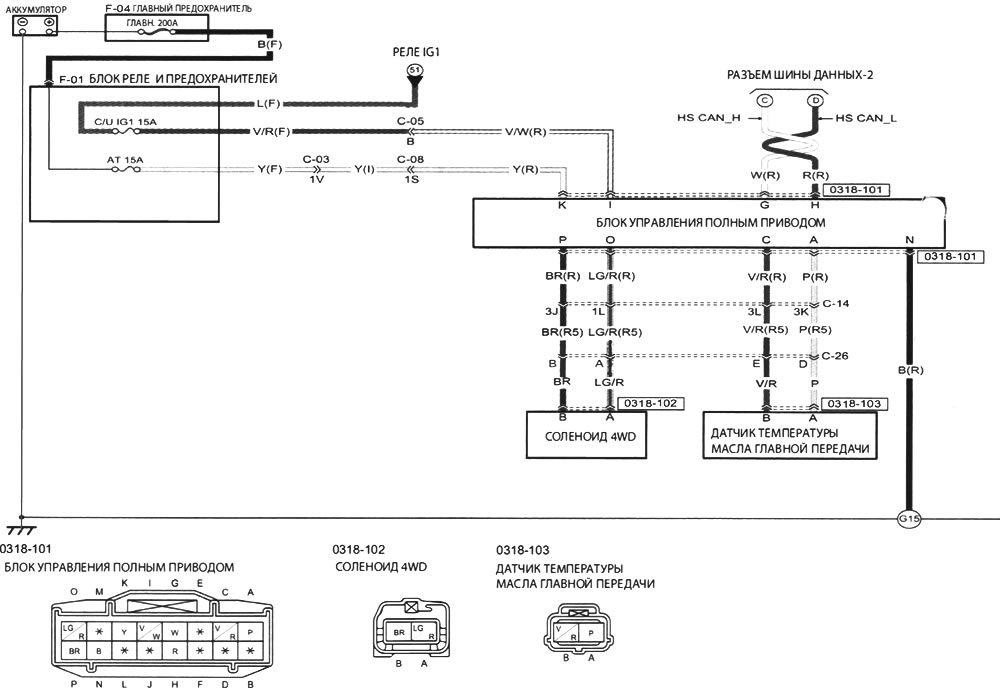

Система управления полным приводом
Открыть большую картинку в новой вкладке »
Как читать электрические схемы вы можете узнать
здесь →
