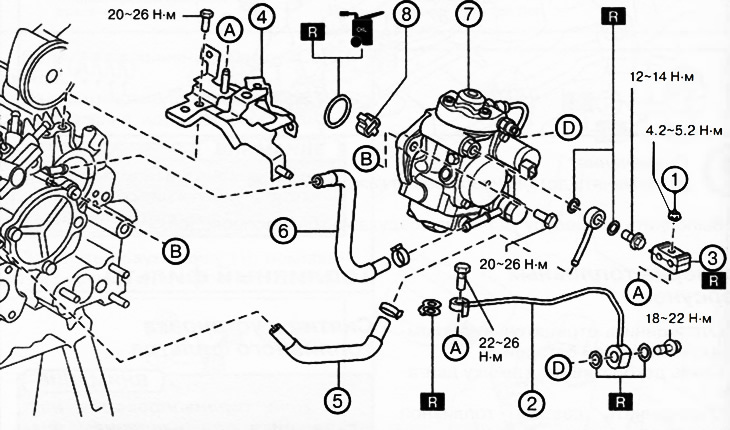

Снятие и установка топливного насоса высокого давления
1. Гайка крепления зажима.
2. Напорный топливопровод.
3. Зажим.
4. Кронштейн.
5. Возвратный топливопровод.
6. Главный топливный шланг.
7. Топливный насос высокого давления.
8. Проставка.
Примечание.
: заменять деталь новой после каждого снятия.
: нанести масло.
Внимание.
- Течи топливопроводов находящейся под давлением системы опасны. Топливо может воспламениться и причинить повреждения оборудования, серьезные травмы или даже гибель людей. Кроме того, топливо может попасть на кожу и в глаза человека. Для предотвращения этого необходимо обязательно производить процедуру сброса давления в системе питания.
- Человек, несущий на себе заряд статического напряжения, может стать причиной воспламенения или взрыва, которые могут привести к гибели или серьезным травмам. Перед выполнением работ на топливной системе необходимо снять с себя статический заряд, коснувшись кузова автомобиля.
- Если на детали двигателя попадет топливо, это может нарушить работоспособность этих компонентов или стать причиной пожара. Обязательно удалять любое пролившееся топливо чистой ветошью.
- Не допускать попадания посторонних материалов в топливопровод высокого давления. Для этого обязательно затягивать соединения топливопроводов высокого давления установленным моментом затяжки.
- Для предотвращения возникновений утечек топлива необходимо неукоснительно следовать описанию процедур, приведенному в данном руководстве.
Примечание. В случае замены топливного насоса высокого давления необходимо выполнить процедуру инициализации топливного насоса.
Снятие топливного насоса высокого давления
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Выполнить процедуру подготовки к обслуживанию системы питания.
3. Снять декоративную крышку двигателя.
4. Снять воздушный фильтр.
5. Снять аккумуляторную батарею с полкой.
6. Снять воздушные и вентиляционные шланги, впускной шланг турбокомпрессора и электроотопитель.
7. Убрать в сторону отводящий воздуховод турбокомпрессора, как показано на рисунке.
8. Слить охлаждающую жидкость.

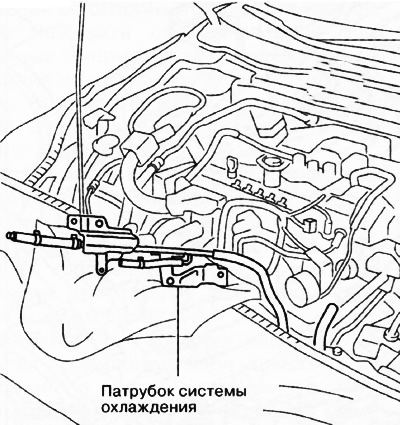

9. Убрать патрубок системы охлаждения в сторону, как показано на рисунке.

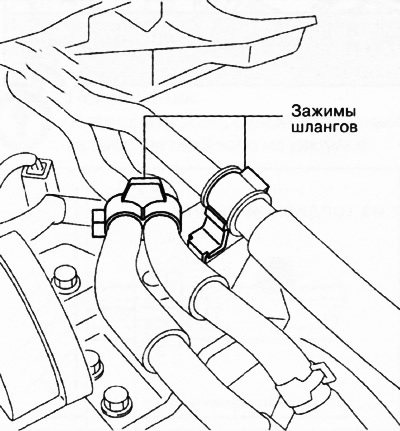

10. Отсоединить зажимы шлангов, показанные на рисунке.

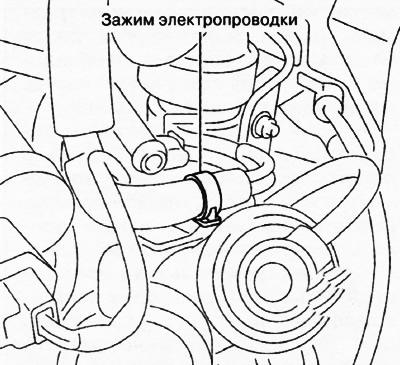

11. Отсоединить зажим электропроводки, показанный на рисунке.
12. Отвернуть гайку зажима напорного топливопровода.

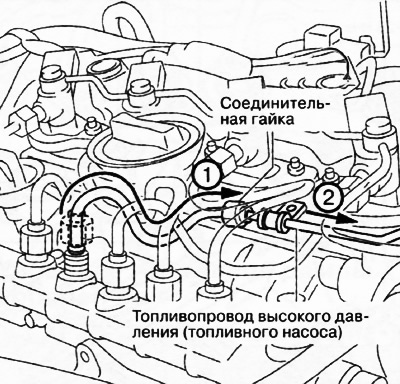

13. Отвернуть соединительную гайку и снять топливопровод высокого давления топливного насоса, как показано на рисунке.
14. Снять зажим топливопровода.
15. Отвернуть болты крепления и снять кронштейн топливного насоса высокого давления.
16. Отсоединить возвратный и главный топливные шланги.
17. Отвернуть болты крепления и снять топливный насос с заборным клапаном одним узлом.
18. Снять заборный клапан с топливного насоса высокого давления.
Установка топливного насоса высокого давления
Установка производится в порядке, обратном снятию, с учетом следующего:

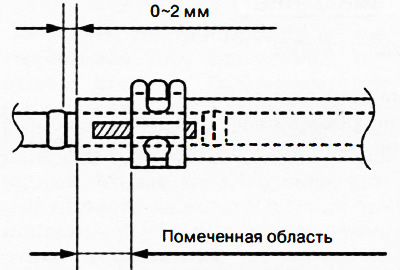

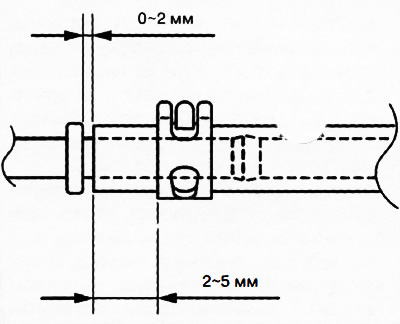

Установить главный топливный шланг, как показано на следующих рисунках.
Сторона топливного насоса
Сторона нижнего корпуса

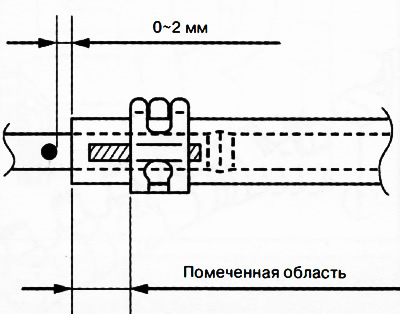

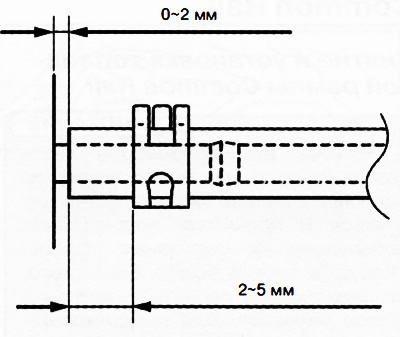

Установить возвратный топливный шланг, как показано на следующих рисунках.
Сторона топливного насоса
Сторона нижнего корпуса
Выполнить процедуру удаления воздуха из топливопроводов.
Внимание. При обнаружении неисправности топливного насоса высокого давления необходимо отправить его в ремонт, обратившись к официальному представителю компании DENSO Ltd. Не разбирать топливный насос высокого давления самостоятельно.
