2. Снять передний защитный поддон №2.
3. Слить рабочую жидкость автоматической коробки передач.
4. Слить охлаждающую жидкость двигателя.
5. Удалить хомуты и отсоединить подающий и возвратный шланги охлаждающей жидкости.

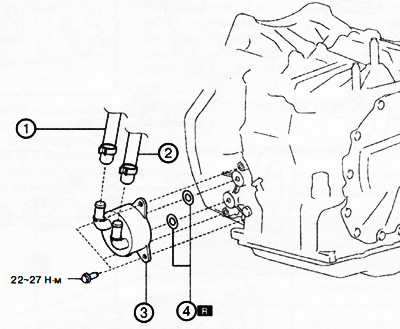

Коробки передач FW6A-EL, FW6AX-EL
1. Подающий шланг охлаждающей жидкости.
2. Возвратный шланг охлаждающей жидкости.
3. Масляный радиатор.
4. Уплотнительные кольца круглого сечения.

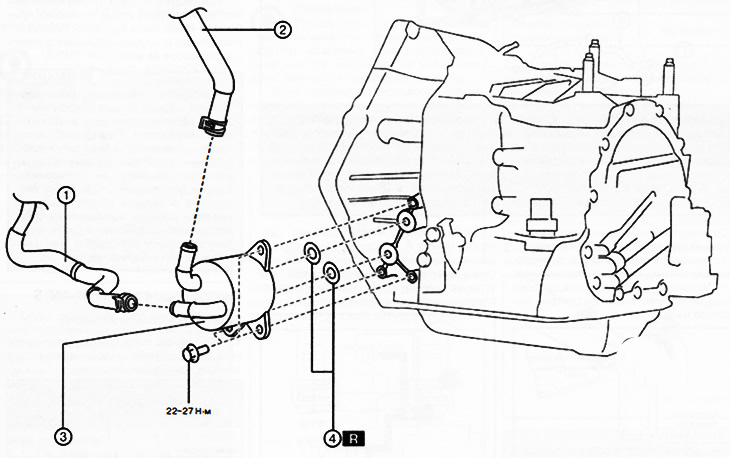

Коробки передач GW6A-EL, GW6AX-EL (без масляного радиатора №2):
1. Подающий шланг охлаждающей жидкости.
2. Возвратный шланг охлаждающей жидкости.
3. Масляный радиатор.
4. Уплотнительные кольца круглого сечения.

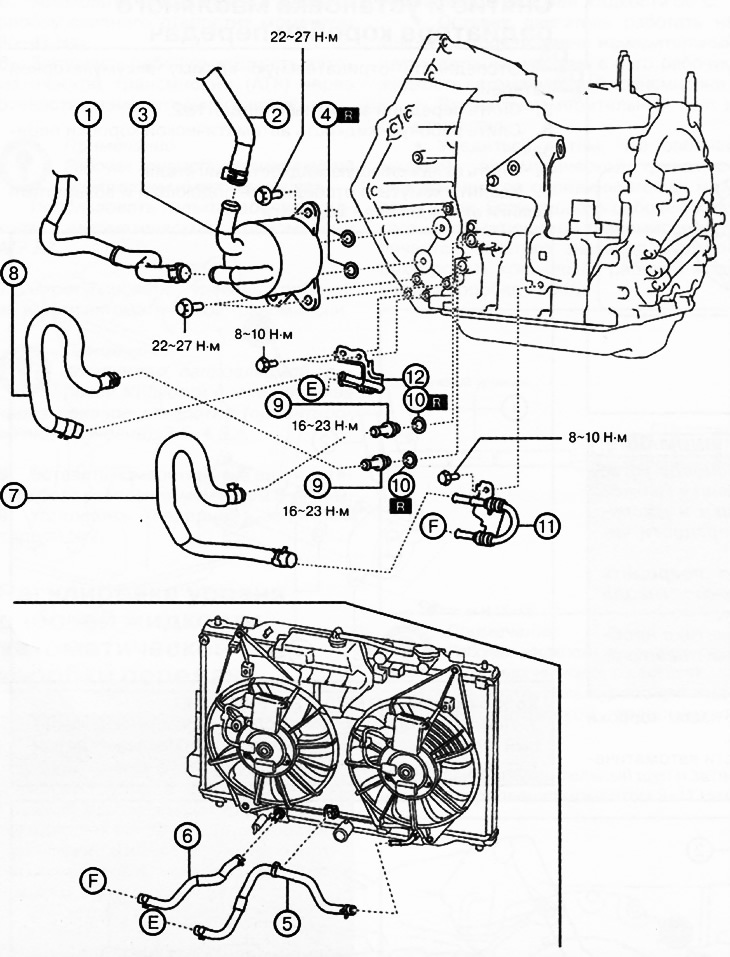

Коробки передач GW6A-EL, GW6AX-EL (с масляным радиатором №2):
1. Шланг охлаждающей жидкости (подсоединен к масляному радиатору двигателя).
2. Шланг охлаждающей жидкости (подсоединен к патрубку системы охлаждения).
3. Масляный радиатор с жидкостным охлаждением.
4. Уплотнительные кольца круглого сечения.
5. Масляный шланг №1.
6. Масляный шланг №2.
7. Масляный шланг №3.
8. Масляный шланг №4.
9. Резьбовой штуцер.
10. Прокладка.
11. Масляный патрубок №1.
12. Масляный патрубок №2.
6. Отвернуть болты крепления и снять масляный радиатор с коробки передач.
7. Установка производится в порядке, обратном снятию, с учетом следующего:

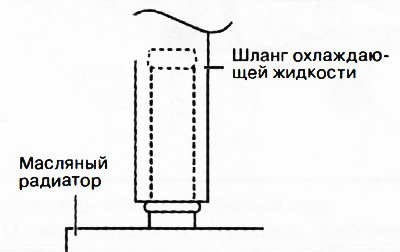

Установить шланг охлаждающей жидкости на масляный радиатор, как показано на рисунке.
Примечание. При установке использовать новые хомуты и шланги охлаждающей жидкости.

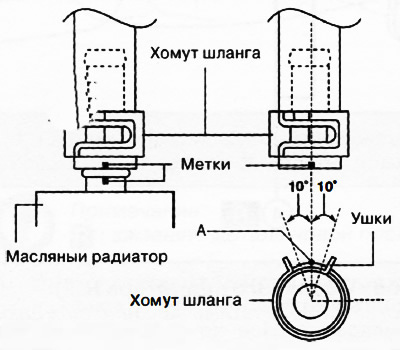

Установить хомут шланга так, чтобы центр А между ушками хомута шланга находился в указанном на рисунке диапазоне. Убедиться в том, что углы установки ушек хомута соответствуют указанным на рисунке.
Убедиться в том, что хомут шланга не задевает другие компоненты.
8. Заправить систему охлаждения двигателя.
9. Заправить рабочую жидкость автоматической коробки передач.
10. Выполнить проверку механической части автоматической коробки передач.
