Рабочий тормозной цилиндр барабанного тормоза — снятие, переборка и установка

Снятие

1. Поддомкратьте и надежно установите на осевых подпорках заднюю часть автомобиля.

2. Снимите сборку тормозных колодок (Глава 6).

3. Аккуратно счистите всю грязь, накопившуюся вокруг рабочего тормозного цилиндра.

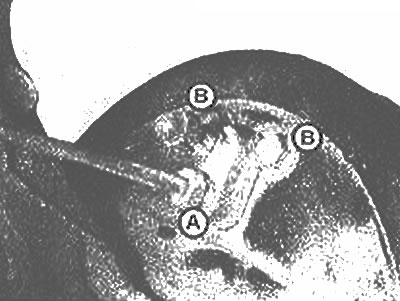

4. Отсоедините и закупорьте подводящую трубку и снимите болты крепления рабочего тормозного цилиндра (фото).



5. Снимите рабочий тормозной цилиндр с опорного щита тормоза и положите его на чистый верстак.

Переборка

6. Приобретите ремонтный комплект для переборки рабочего тормозного цилиндра.

7. Снимите штуцер прокачки и стальной шарик. Возможно придется постучать по корпусу рабочего тормозного цилиндра деревянным бруском, чтобы извлечь шарик.

8. Извлеките пылезащитные чехлы и поршни из канала цилиндра и отделите чехлы от поршней.

9. Вытолкните из цилиндра уплотнители поршней, опоры пружины и пружину.

10. Промойте рабочий цилиндр тормозной жидкостью, денатурированным спиртом или очистителем для тормозной системы. Не используйте для этого растворители тина бензина или керосина.

11. С помощью сжатого воздуха удалите из рабочего цилиндра избыток жидкости и продуйте его отверстия.


12. Осмотрите канал цилиндра на признаки коррозии и износа. Незначительная коррозия может быть удалена с помощью мелкой абразивной шкурки. В случае значительного износа или если коррозию не удастся счистить шкуркой, замените цилиндр.

13. Смажьте новые уплотнения и канал цилиндра чистой тормозной жидкостью.

14. Установите пружину, опоры пружины и уплотнения поршня в канал цилиндра. Убедитесь, что уплотнения установлены правильно (открытые концы обращены внутрь).

15. Установите на поршни новые чехлы. Смажьте поршни чистой тормозной жидкостью. Если ремонтный комплект включает упаковку специальной смазки, нанесите ее на внутреннюю поверхность чехлов (или куда написано в инструкции комплекта).

16. Установите поршни чехлы в цилиндр.

17. Установите стальной шарик и штуцер прокачки.

Установка

18. Установите рабочий тормозной цилиндр на место и вкрутите гайку подводящей трубки вручную.

19. Установите болты крепления, на поршни и зажмите их надежно.

20. Надежно зажмите гайку подводящей трубки и установите сборку тормозных колодок.

21. Установите тормозной барабан и отрегулируйте подшипники ступицы (Раздел 1). Установите колесо, затем установите гайки колеса.

22. Прокачайте тормоза (Глава 15) и опустите автомобиль на землю.

23. Зажмите гайки колеса усилием затяжки, регламентированным Спецификациями.
