Реле — идентификация и замена

Главная   Мазда Капелла   GC (1982-1992, бензин)   Электрооборудование   Оборудование и приборы

0

1. Номер и функция установленных реле изменяется согласно модели и оборудованию. Типичные показаны на рисунке.

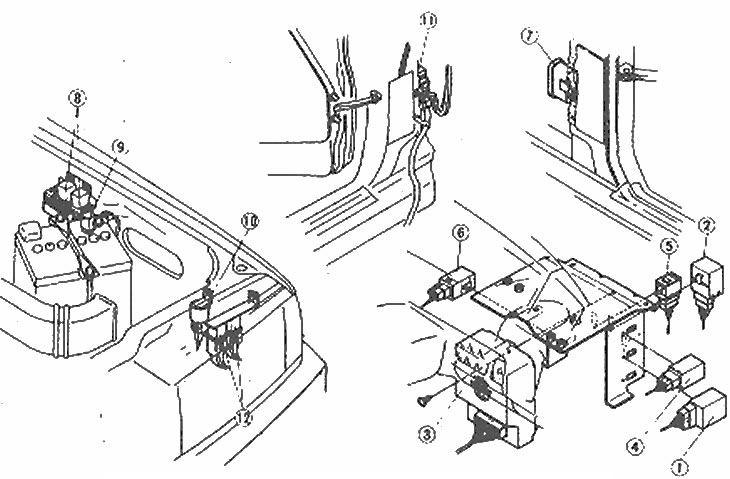

Расположение и функции реле

1. Задержки стеклоочистителя; 2. Проверка лампочек остановки/задних фонарей; 3. Блок акустического предупреждения; 4. Таймер освещения замка; 5. РТС реле отопителя (не для UK); 6. Прерыватель указателей поворота и аварийной сигнализации; 7. Реле звукового сигнала; 8. Реле фары; 9. Реле зажигания; 10. Реле вентилятора радиатора; 11. Реле центрального замка; 12. Реле кондиционера


2. Если электрическая система, включающая реле, повреждена, причиной может быть плохое реле. Проверка производится, если возможно, заменой на заведомо хорошее реле.

3. Чтобы заменить реле, отсоедините его от фиксирующих скоб или винтов, затем отключите разъем электропроводки.

4. Сборка производится в обратном порядке.
