Указатели уровня топлива и температуры — проверка

1. Если указатели уровня топлива или температуры дают неточные данные, неисправность может находиться в измерите или в датчике. При помощи простого оборудования (мультиметра и набора резисторов) можно проверить измерители и датчики.

Указатель уровня топлива

2. Получите доступ к датчику уровня топлива, сняв заднее сидение и крышку для проверки. Отключите соединитель электропроводки.

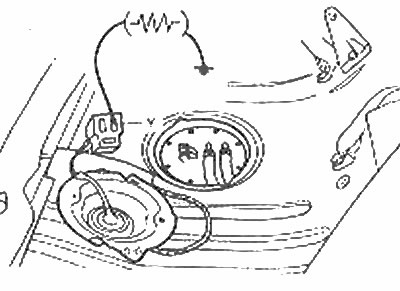

3. Присоедините резистор известной величины от 8 до 96 Ом. между соединителем «Y» разъема и заземлением (металлом автомобиля). Убедитесь, что другие провода не коротят на землю, затем включите зажигание.

4. Позвольте измерителю стабилизироваться в течение двух минут, затем сравните ожидаемое измерение с фактически полученным.

5. Повторите проверку, если возможно, с другими величинами резистора в пределах заявленного диапазона. Перед заменой резисторов выключите зажигании.

6. Если измеритель показывает "полно" или "пусто" независимо от величины резистора, может быть электропроводка к измерителю короткозамкнута или нарушена соответственно. Иначе говоря, неточные данные из-за повреждения в измерителе.

Проверка указателя уровня топлива

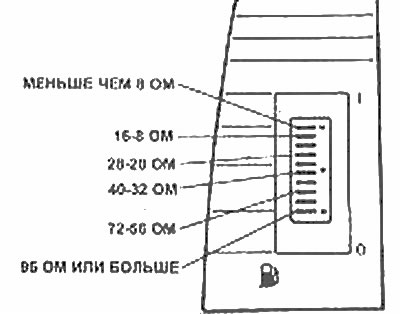

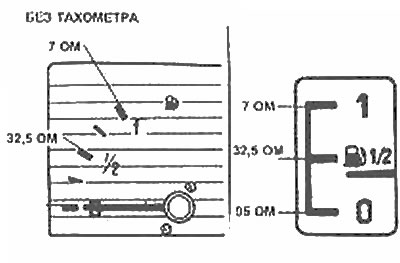

Показания указателя уровня топлива при различных сопротивлениях

Датчик указателя уровня топлива

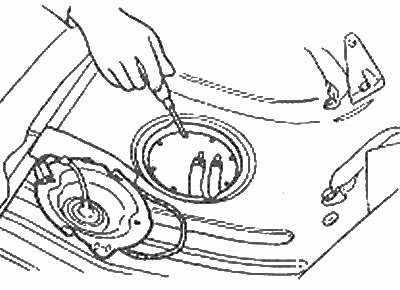

7. Снимите винты крепления и достаньте датчик.

Предупреждение: соблюдайте соответствующие предосторожности от самовозгорания и опьянения парами. Снимите датчик с автомобиля.

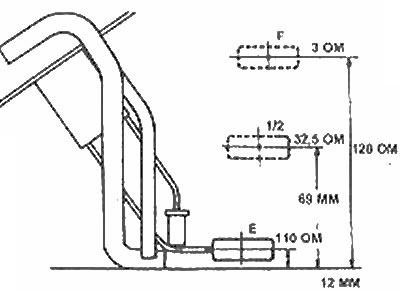

8. Присоедините мультиметр, установите измеряемое сопротивление на зажимы датчика. Переместите поплавок вверх и вниз, сравните сопротивление в различных положениях с величинами.




9. Если сопротивление не изменяется как определено, датчик должен быть заменен. В заключение, установите датчик.

Указатель температуры

10. Отключите электрический разъем от датчика указателя температуры (расположенный сзади кожуха термостата).

11. Присоедините резистор известной величины и в пределах, показанных на рисунке, между соединителем датчика и заземлением.

12. Убедитесь, что провода не коротят на землю, затем включите зажигание. Позвольте измерителю стабилизироваться в течение двух минут, затем сравните ожидаемое показание к фактически полученному. Повторите, если возможно, с другими резисторами.



13. Если измеритель показывает максимум или минимум, независимо от величины резистора, то электропроводка короткозамкнута или нарушена.

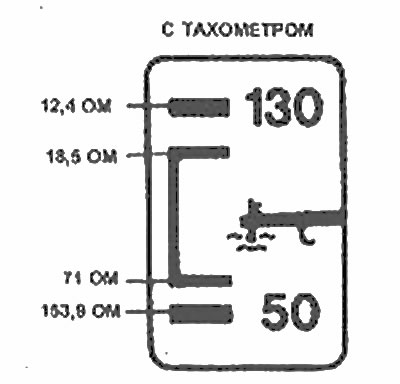

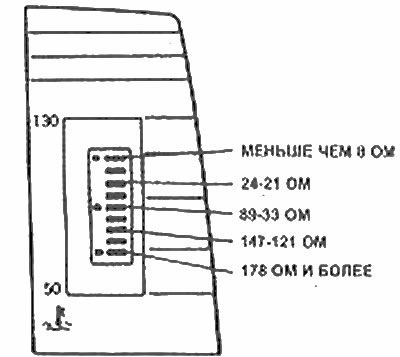

Аналоговые данные указателя температуры для различных сопротивлений - модели с тахометром

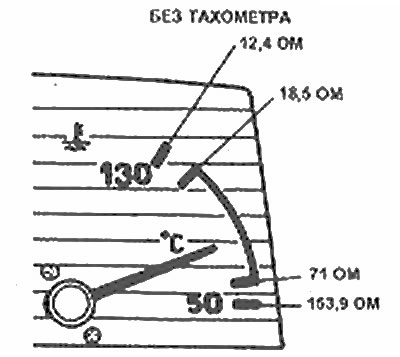

Аналоговые данные указателя температуры для различных сопротивлений - модели без тахометра

Датчик указателя температуры

14. Слейте жидкость из системы охлаждения ниже уровня датчика. Открутите датчик и снимите его.

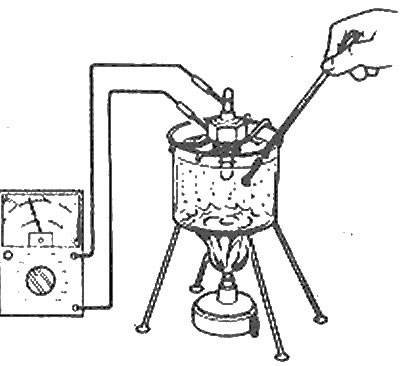

15. Придержите датчик по поддону воды так, чтобы лампочка была погружена. Присоедините мультиметр, установите измерение сопротивления, на корпус и зажим блока. Нагрейте воду до 80°С: сопротивление при этой температуре должно быть 53.5±4.2 Ом.



16. Если сопротивление находится вне пределов, замените датчик.

17. Установите датчик и заполните систему охлаждения.
