Распределитель — снятие и переборка

Снятие

1. Снимите распределитель (Глава 6).

2. Снимите крепежную пластину с корпуса распределителя.

3. Установите распределитель в тески, используя ткань, чтобы не повредить поверхность.

4. Открутите два винта и снимите бегунок.

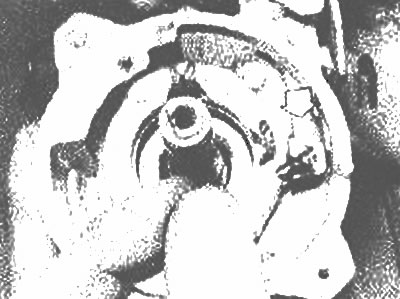

5. При снятии замечайте положение компонентов для простоты сборки. Снимите две пружины механизма опережения (фото).

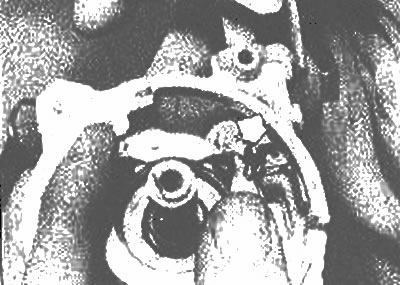

6. Открутите болт крепления и снимите механизм опережения с вала (фото).




7. Открутите два винта и снимите обмотку датчика.

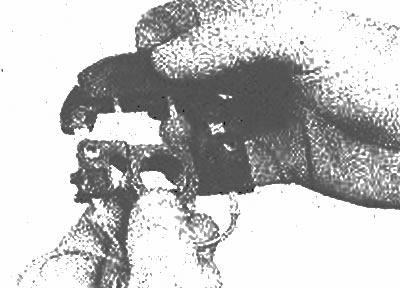

8. Используйте малую отвертку, чтобы отключить блок от обмотки датчика (фото)

Отсоедините блок от обмотки датчика малой отверткой

Снимите блок с обмотки датчика

9. Открутите два винта и снимите вакуумную сборку диафрагмы с корпуса.

10. Открутите винты крепления и снимите сборку прерывателя.

11. Ведомый механизм может быть удален после выбивания цилиндрического штифта. Снимите шайбы.

12. Снимите вал распределителя, подшипник и сальник из корпуса.

Переборка

13. Смажьте вал распределителя литиевым смазочным материалом.

14. Установите вал, подшипник и сальник.

15. Установите шайбы и ведомый механизм. Используйте шайбы так, чтобы механизм имел небольшой зазор. Закрепите механизм новым цилиндрическим штифтом.


16. Установите сборку прерывателя и закрепите ее винтами.

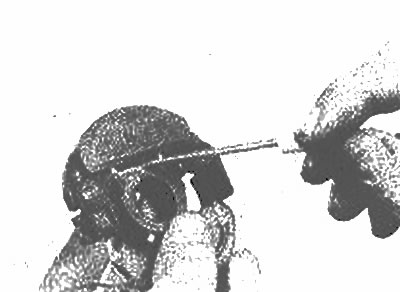

17. Вставьте рычаг вакуумного блока управления в кожух распределителя на механизм в основании кожуха (фото).

Соедините рычаг вакуум-коррекции

Вращайте механизм, пока он не сцепится с рычагом (показано стрелкой)

18. Установите катушку и блок убеждаясь, они вcтали на крепежные, за тем за тяните винты.

19. Установите механизм опережения и соедини ie пружины.

20. Установите бегунок и крышку прерывателя-распределителя.
