Система управления замедлением

Общее описание

1. Система управления замедлением постепенно закрывает дроссель так, чтобы чрезмерно не сожженное топливо не было выброшено в выхлоп, давая увеличение эмиссии.

2. Детали этой системы клапан пламегасителя и (на моделях с механической трансмиссией) амортизатор на карбюраторе, который управляет дросселем.

3. Признак повреждения в амортизаторе немедленное закрывание дросселя при замедлении. Неисправность этого клапана может дать обратную вспышку и работать при выключенном зажигании.

Составляющая проверка

Клапан пламегасителя

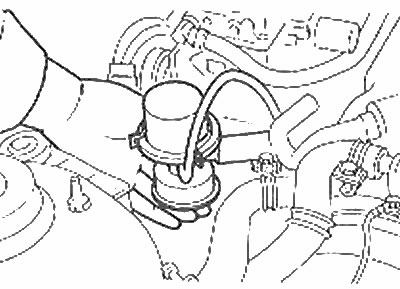

4. Запустите двигатель и поместите руку под этим клапаном.

5. Увеличьте частоту вращения двигателя приблизительно до 3000 об/мин и затем внезапно отпустите дроссель. Если воздух идущий от клапана отсекается, то он работает правильно.

6. Позвольте двигателю работать на холостом ходу. Отсоедините воздушный шланг от клапана и закройте открытый конец шланга. Если частота холостого хода сильно отличается от частоты до разъединения шланга, то клапан даст утечку и должен быть заменен.

Амортизатор

7. Резко отведите рычаг дросселя от амортизатора и проверьте, чтобы стержень амортизатора ходил свободно. Отпустите дроссель, приподнимите и убедитесь, что он медленно возвращается в исходное положение после контакта с стержнем амортизатора.

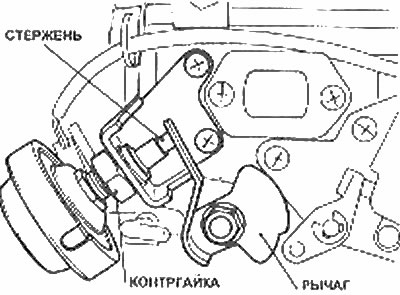

8. Чтобы отрегулировать амортизатор, запустите двигатель и на холостом ходу при нормальной температуре присоедините тахометр. Медленно увеличьте частоту вращения двигателя и проверьте, чтобы стержень амортизатора отделялся от рычага приблизительно на 2200 об/мин. Ослабьте контргайку и поверните амортизатор, чтобы отрегулировать его.

9. Если регулировка не приводит амортизатор, как дано в Спецификации, замените его новым.

Замена деталей

Клапан пламегасителя

10. Снимите воздушный шланг и отщелкните клапан от подвески.

11. Установите новый клапан и подвеску и заново присоедините воздушный шланг.

Амортизатор

12. Ослабьте контргайку и открутите амортизатор от подвески.

13. Установите новый амортизатор и отрегулируйте его, как описано.
