Система впуска воздуха

Общее описание

1. Система впуска воздуха помогает уменьшить содержание углеводородов и моно оксида углерода в выхлопе, вводя воздух во впускные каналы каждого цилиндра.

2. Система впуска воздуха использует импульсы давления выхлопа, чтобы тянул, воздух в систему выпуска, и использует свежий отфильтрованный воздух.

3. Детали, используемые в системе, включают в себя тонкие клапаны, расположенные в воздушном фильтре, внешние патрубки и шланги.

Проверка

4. Выхлопной газ, возвращающийся назад через воздушный фильтр в сборе - признак повреждения в системе впуска воздуха. Начиная любой осмотр, аккуратно проверьте все шланги. Убедитесь, что они в хорошем состоянии, все соединения зажаты и чисты.

5. Простая, функциональная проверка этой системы может быть выполнена при работающем двигателе.

6. Снимите верхнюю часть воздушного фильтра и фильтрующего элемента в сборе.

7. При нормальной температуре двигателя работающем на холостом ходу, поместите лист бумаги на канал входною отверстия топкого клапана. При двигателе работающем на холостом ходу, там должен быть устойчивый поток воздуха, всасывающийся в клапан. Пригласите помощника, чтобы управлять дросселем и как только двигатель изменит частоту вращения, смотрите увеличивается ли всасывание.

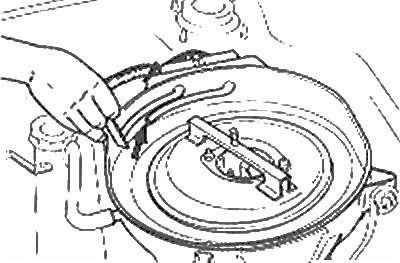

Проверка действия тонкого клапана системы впуска воздуха листком бумаги

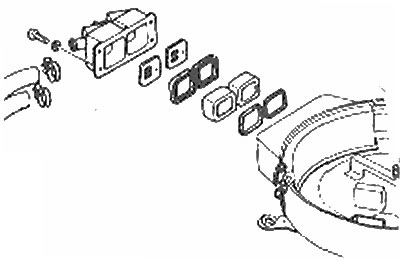

Детали тонкого клапана

8. Если этого не происходит, шланги не герметичны или закупорены, или неисправны тонкие клапаны.

9. Увеличьте частоту вращения двигателя приблизительно до 1500 об/мин и проверьте утечки выхлопною газа в месте соединения вентиляционного отверстия.

10. Замените тонкий клапан новым, если он не проходит любую из проверок.

Замена деталей

11. Снимите воздушный фильтр.

12. Снимите винты крепления крышки кожуха тонкого клапана и снимите клапаны и фильтры с кожуха (фото).

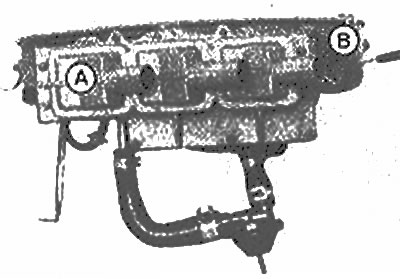

Тонкий клапан в сборе (А) прикреплен к кожуху воздушного фильтра (В) винтами

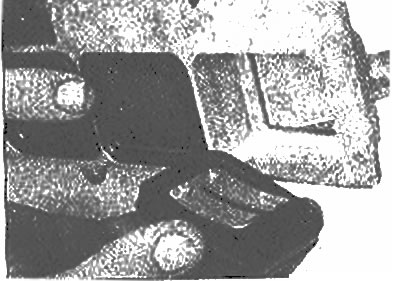

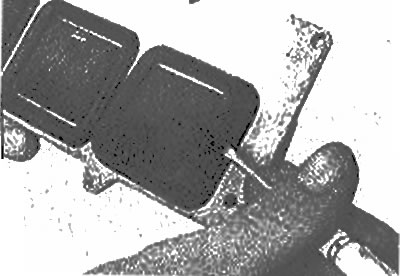

Используйте маленькую отвертку, чтобы достать тонкий клапан

13. Сборка производится в обратной последовательности.
