Распредвал — снятие и установка

Снятие

1. Снимите переднюю крышку зубчатого приводного ремня (Глава 3), зубчатый приводной ремень (Глава 5) и звездочку распредвала (Глава 6).

2. Снимите крышку распредвала (Глава 2).

3. Снимите воздушные трубки впрыска (Раздел 6).

4. Снимите распределитель (Раздел 5) и заднюю крышку коробки передач (Глава 10).

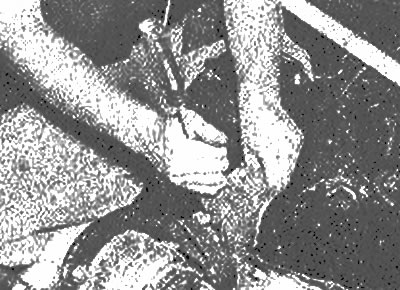

5. Открутите болты переднего кожуха, аккуратно отсоедините кожух от двигателя и снимите его (фото).



6. Снимите коромысла и вал в сборе с двигателя (Глава 11).

7. Снимите топливный насос и отсоедините распредвал от двигателя.

Установка

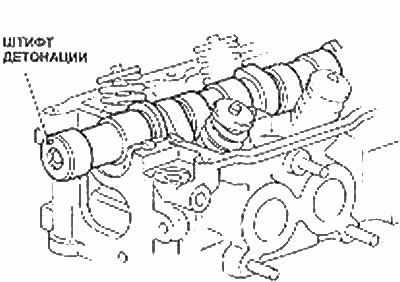

8. Смажьте шейки и поместите распредвал в положении со штифтом детонации наверху.




9. Установите коромысла и вал в сборе.

10. Установите передний кожух, используя новую прокладку.

11. Установите звездочку распредвала, убедившись, что метки звездочки и переднего кожуха выровнены.

12. Установите заднюю крышку (используя новую прокладку) и распределитель.

13. Установите топливный насос, патрубки впрыска воздуха, крышку распредвала, зубчатый приводной ремень и крышку.

14. Если установленный распредвал заменен новым, соблюдайте любые инструкции обкатки данные изготовителем.
