Сборка рычага переключения передач — снятие и установка

Главная Мазда Капелла GC (1982-1992, бензин) Трансмиссия Механическая коробка

Детали сборки рычага переключения передач

1. Рукоятка рычага переключения передач; 2. Чехол; 3. Болты и гайки; 4. Приводящая тяга; 5. Компоненты рычага переключения передач; 6. Гайки кронштейна; 7. Гайка и шайба; 8. Сборка кронштейна и удлинительного стержня; 9. Втулка; 10. Рычаг переключения передач; 11. Пружина; 12. Верхняя опора; 13. Втулки; 14. Чехол; 15. Пластина; 16. Держатель; 17. Нижняя опора

1. Внутри салона автомобиля снимите рукоятку рычага переключения передач, его чехол и переднюю и заднюю части центрального пульта (Раздел 11).

2. Поддомкратъте и надежно установите на осевых подпорках переднюю часть автомобиля.

3. Снимите стопорные гайки и болты и снимите приводящую тягу из-под машины.

4. Снимите пружинную скобу рычага переключения передач с помощью отвертки (см. иллюстрацию) и снимите сборку рычага в салон.

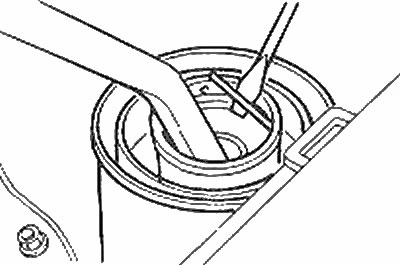

Выпустите пружинную скобу рычага переключения передач с помощью отвертки

5. Открутите стопорные гайки и болты и снимите сборку кронштейна, крепящего рычаг к полу, и удлинительный стержень.

6. Установка проводится в обратной последовательности. Нанесите на трущиеся детали литиевую смазку.
