Трансмиссия — снятие и установка

Главная   Мазда Капелла   GC (1982-1992, бензин)   Трансмиссия   Механическая коробка

0

Снятие



1. Отсоедините отрицательный провод аккумулятора.

2. Отсоедините тросик привода спидометра, выключатель фонаря заднего хода и (где установлен) выключатель контрольной лампы выбора 5-ой передачи.

3. Снимите с кронштейна тросика сцепления монтажные болты и отсоедините тросик от отжимного рычага.

4. Снимите болт крепления ремня заземления и скобу жгута проводов.

5. Снимите стартер (Раздел 5).

6. Поддержать вес двигателя во время снятия поперечины и трансмиссии можно двумя способами: с помощью специальной станины, опирающейся на верхние опоры стоек подвески, или с помощью лебедки. Если будет использоваться станина, установите ее. Если используется лебедка, снимите капот (Раздел 11).

7. Снимите четыре верхних болта, крепящих трансмиссию к двигателю.

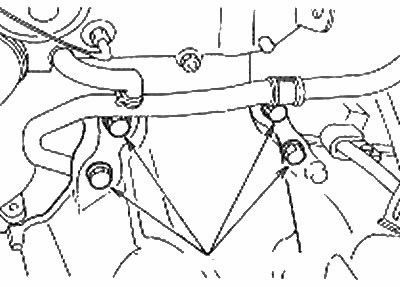

Местоположение верхних болтов трансмиссии (стрелки)


8. Поддомкратьте переднюю часть автомобиля, установите ее на осевых подпорках и слейте масло из трансмиссии (Раздел 1).

9. Снимите передние колеса и брызговики и отсоедините тяги стабилизатора поперечной устойчивости. Снимите защитную пластину поддона (где установлена).

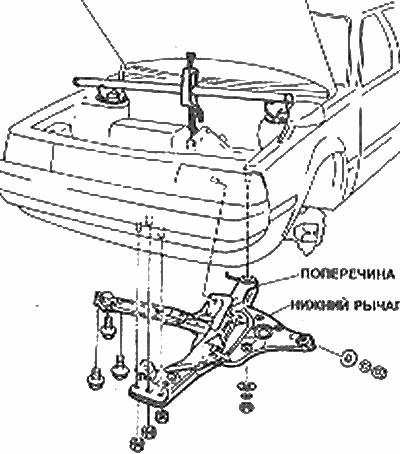

Детали крепления сборки поперечины и нижнею рычага подвески


10. Снимите болты, крепящие нижние шаровые шарниры к поворотным кулакам, и отделите нижние рычаги подвески от кулаков (Раздел 10).

11. Отсоедините левый приводной вал от трансмиссии (Раздел 8).

12. Снимите соединительный вал (Раздел 8). Вставьте деревянный штырь или что-либо подобное, чтобы зафиксировать коническую шестерню дифференциала.

13. Отделите приводящую тягу от штока переключения передач и снимите тягу с трансмиссии.

14. Снимите нижнюю крышку трансмиссии.

15. Открутите и снимите сборку поперечины и левого нижнего рычаг а подвески.

16. Подоприте трансмиссию домкратом и прикрепите ее к нему.

17. Снимите два оставшихся болта, отделите трансмиссию oт двигателя. Не позволяйте трансмиссии повиснуть на входном валу. Опустите трансмиссию, придерживая ее, чтобы она не упала с домкрата.

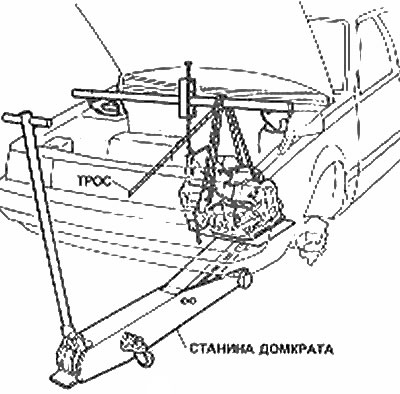

Снимите трансмиссию, используя станину, домкрат и веревку



Установка



18. Нанесите тонкий слой молибденовой смазки на пазы входного вала трансмиссии.

19. Поднимите трансмиссию на место и установите болты. Зажмите болты усилием затяжки, регламентированным Спецификациями.

20. Соедините удлинительный стержень с трансмиссией и шток переключения передач с приводящей тягой.

21. Установите сборку нижнего рычага и поперечины.

22. Установите нижнюю крышку трансмиссии.

23. Установите соединительный вал (Раздел 8).

24. Установите левый приводной вал (Раздел 8).

25. Соедините нижние шаровые шарниры с поворотными кулаками и установите гайки и болты, зажимая их усилием затяжки, регламентированным Спецификациями.

26. Соедините тяги стабилизаторов поперечной устойчивости.

27. Установите брызговики и передние колеса. Установите защитную пластину поддона (где применяется).

28. Установите стартер.

29. Уберите домкрат из-под трансмиссии и опустите автомобиль на землю.

30. Установите четыре болта крепления трансмиссии к двигателю. Зажмите болт усилием затяжки, регламентированным Спецификациями.

31. Установите скобы жгута проводов и болт ремня заземления. Соедините тросик сцепления.

32. Заполните трансмиссию маслом нужного типа (Раздел 1).
