Задние дисковые тормоза (с 1987 года)

Главная   Мазда Капелла   GC (1982-1992)   Шасси   Тормозная система

0

Конструкция тормозных колодок и цилиндров, а также порядок их проверки в основном такие же, как и для передних дисковых тормозов. Для автомобилей 1987 года выпуска с задними дисковыми тормозами применим порядок регулировки колесных подшипников и замены смазки в ступицах, описанный для барабанных тормозов. На автомобилях 1988 года и более поздних лет выпуска подшипники задних колес не разборные, их регулировка не требуется. Поскольку для полной разборки суппорта задних тормозов требуется специальный инструмент, эту работу следует выполнять в сервисном центре.

Замена тормозных колодок



Поднимите автомобиль, закрепите на подставках и снимите заднее колесо. Отсоедините трос стояночного тормоза от кронштейна и рычага суппорта.

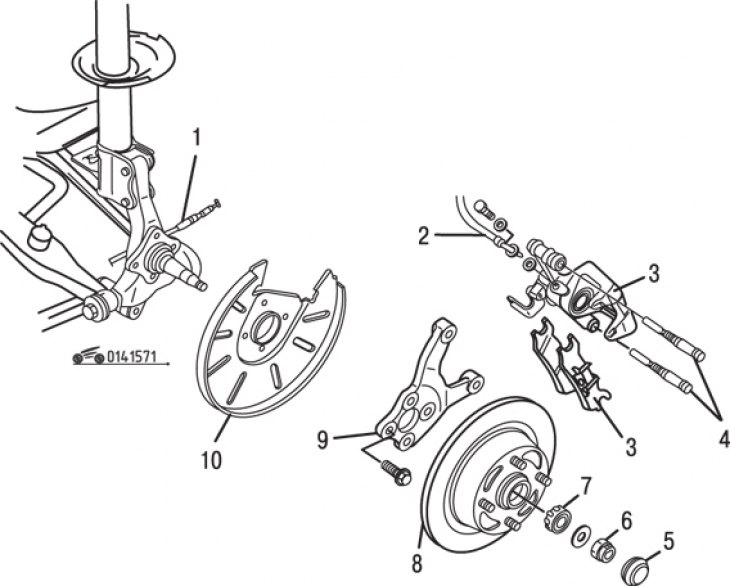

Рис. 15.73. Задние дисковые тормоза автомобилей выпуска 1987 года: 1 – трос стояночного тормоза; 2 – тормозной шланг; 3 – суппорт с тормозным цилиндром и тормозные колодки; 4 – пальцы тормозных колодок и втулка; 5 – колпак ступицы; 6 – гайка; 7 – подшипник; 8 – тормозной диск; 9 – кронштейн суппорта тормоза; 10 – защитный кожух заднего тормоза


В автомобилях 1987 года выпуска выверните направляющие пальцы и снимите тормозной цилиндр (рис. 15.73). Снимите тормозные колодки, поддев их отверткой.

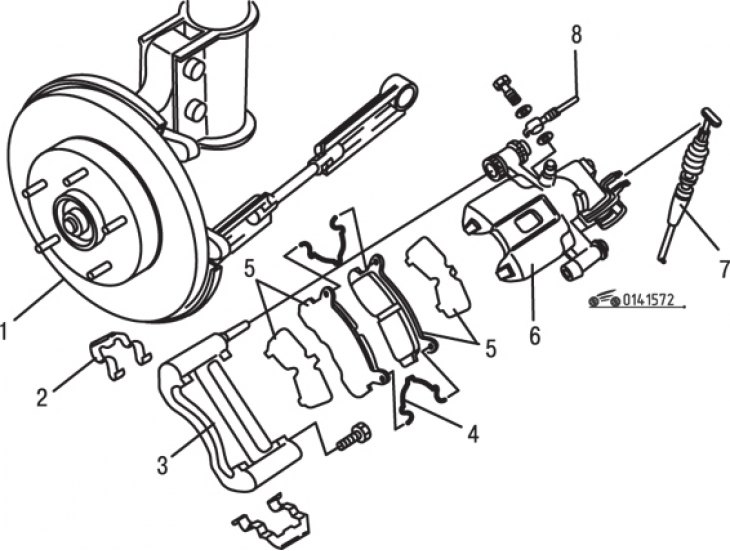

Рис. 15.71. Задние дисковые тормоза автомобилей выпуска 1988 года: 1 – тормозной диск; 2 – прижимная скоба; 3 – скоба суппорта; 4 – V-образная пружина; 5 – тормозные колодки и шумоизоляционная прокладка; 6 – скоба суппорта; 7 – трос стояночного тормоза; 8 – тормозной шланг


В автомобилях с 1988 года выпуска отверните верхний болт крепления и поверните суппорт на оси, откинув его вниз, чтобы обеспечить доступ к колодкам (рис. 15.71). Снимите V-образную пружину, колодки, шумоизоляционные прокладки и направляющие скобы.

Дальнейший порядок замены соответствует приведенному в разд. 10 «Тормозная система».

Осмотрите тормозной диск и при сильных повреждениях замените его. На автомобилях с ABS замените датчик частоты вращения колеса, расположенный на диске.

Для всех моделей круглогубцами поверните по часовой стрелке поршни и вдавите их в цилиндр. Это необходимо для установки новых тормозных колодок, толщина которых больше изношенных.

В автомобилях 1987 года выпуска установите в суппорт новые колодки. Установите суппорт и затяните направляющие пальцы требуемым моментом.

В автомобилях с 1988 года выпуска установите прокладки, колодки и прижимные скобы, поверните суппорт, установив его на место, и затяните болт крепления требуемым моментом.

Повторите все операции для другого заднего тормоза.

Внимание! Перед поездкой несколько раз нажмите на педаль тормоза, чтобы прижать колодки к тормозному диску. Проверьте уровень тормозной жидкости и при необходимости восстановите его. Убедитесь в безотказности работы тормозов, перед выездом на проезжую часть выполните несколько контрольных торможений, двигаясь на низкой скорости.
