Общие сведения о рулевом управлении

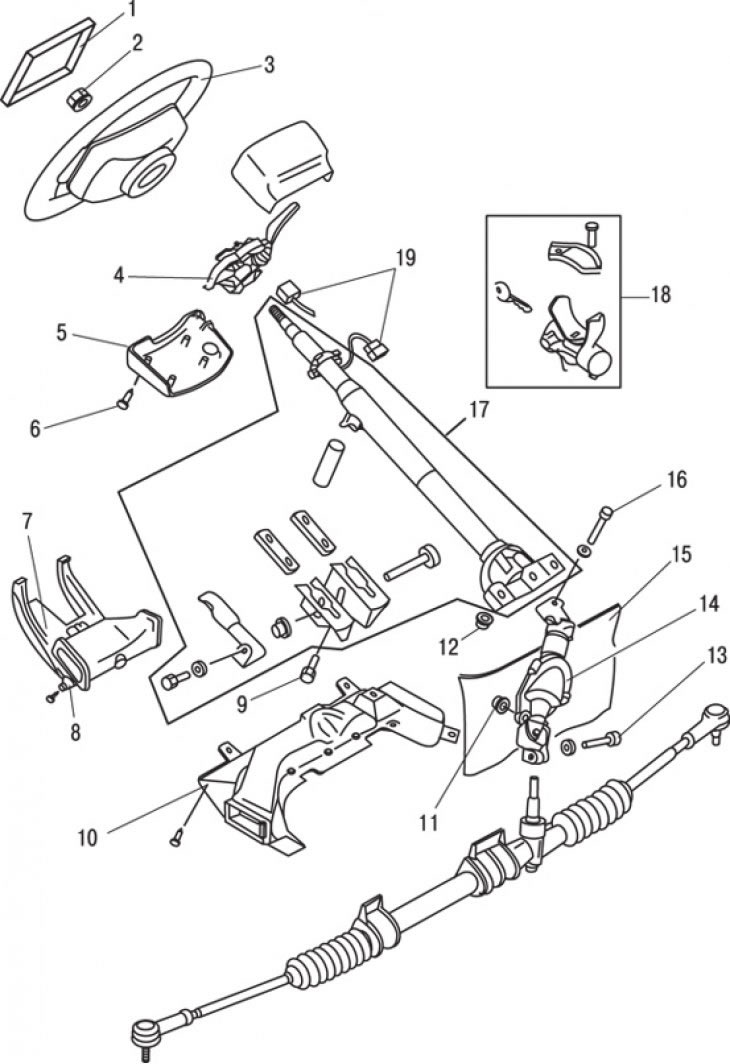

Все модели оборудованы реечным рулевым управлением, включающим рулевое колесо, рулевую колонку, промежуточный вал, рулевой механизм, рулевые тяги и поворотные кулаки (рис. 11.14).

Рулевое управление с усилителем также включает насос с ременным приводом для создания гидравлического давления. В рулевом управлении без усилителя движение от поворота рулевого колеса передается через рулевую колонку и промежуточный вал к валу шестерни рулевого механизма. Зубья на валу шестерни соединены с зубьями рейки так, что при повороте вала рейка перемещается влево или вправо в картере рулевого механизма. К каждому концу рейки присоединены рулевые тяги, которые, в свою очередь, крепятся к поворотным кулакам на передних колесах. Таким образом, сила движения рейки вправо и влево – это непосредственно та сила, которая поворачивает колеса.


Для уменьшения усилия, прикладываемого к рулевому колесу для его поворота, на автомобили устанавливается гидравлический усилитель рулевого управления. В качестве дополнительной силы используется находящаяся под высоким давлением рабочая жидкость, которая подается в рабочие цилиндры, расположенные на рулевом механизме. Распределительный клапан служит для нагнетания в силовой цилиндр жидкости под давлением, которое соответствует углу поворота рулевого колеса. Распределительные клапаны работают в соответствии с так называемым принципом открытого центра, т.е. когда распределительный клапан не действует, жидкость, подаваемая насосом, перепускается обратно в бачок при нулевом давлении. Давление в гидравлической системе создается насосом, приводимым в действие ремнем от шкива коленчатого вала двигателя.

Энергопоглощающая рулевая колонка в случае лобового столкновения складывается для уменьшения вероятности получения травмы водителем. Рулевая колонка также включает выключатель зажигания с блокировкой рулевого вала, предупреждающий зуммер и переключатели поворота, света фар и стеклоочистителей ветрового стекла. Из-за особенностей конструкции (складывающаяся) рулевой колонки важно, чтобы использовались только специальные винты, болты и гайки, которые должны быть затянуты требуемыми моментами.

В дополнение к стандартной рулевой колонке возможна установка колонки с регулируемым углом наклона.

Техническая характеристика

• Тип — Рулевое управление с реечным механизмом
• Радиус поворота, м — 5,1

Моменты затяжки, Н·м

Гайка крепления наконечника рулевой тяги	30–45
Гайка крепления промежуточного вала	18–27
Крепление рулевого механизма к кузову	32–47
Гайка крепления рулевого колеса	40–50
Гайки/болты крепления скобы рулевой колонки	16–23
Гайки крепления колеса	90–120
