Переключатели панели приборов

Главная Мазда Капелла GC (1982-1992) Электрооборудование Оборудование и приборы

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Блоки переключателей

Снимите комбинацию приборов.

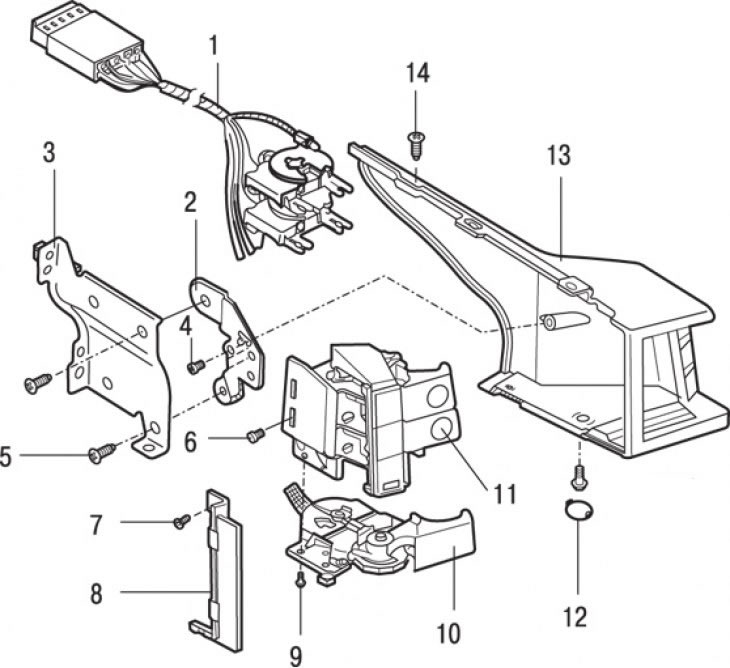

Рис. 13.46. Элементы крепления правого блока переключателей: 1 – жгут проводов с разъемом; 2, 3 – кронштейны; 4, 5 – винты крепления кронштейна; 6, 7, 14 – винты крепления кожуха; 8 – кожух; 9 – винт крепления выключателя стеклоочистителей; 10 – выключатель стеклоочистителей ветрового стекла; 11 – выключатель омывателя ветрового стекла и выключатель разового включения стеклоочистителей; 12 – винт и заглушка; 13 – кожух выключателей

Выверните винты, отсоедините разъем и снимите требуемый блок выключателей с кожуха комбинации приборов (рис. 13.46, 13.47). Для отсоединения разъема отверткой отожмите фиксатор разъема (рис. 13.48).

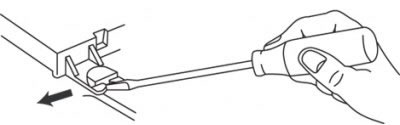

Рис. 13.48. Использование отвертки для отжатия фиксатора разъема

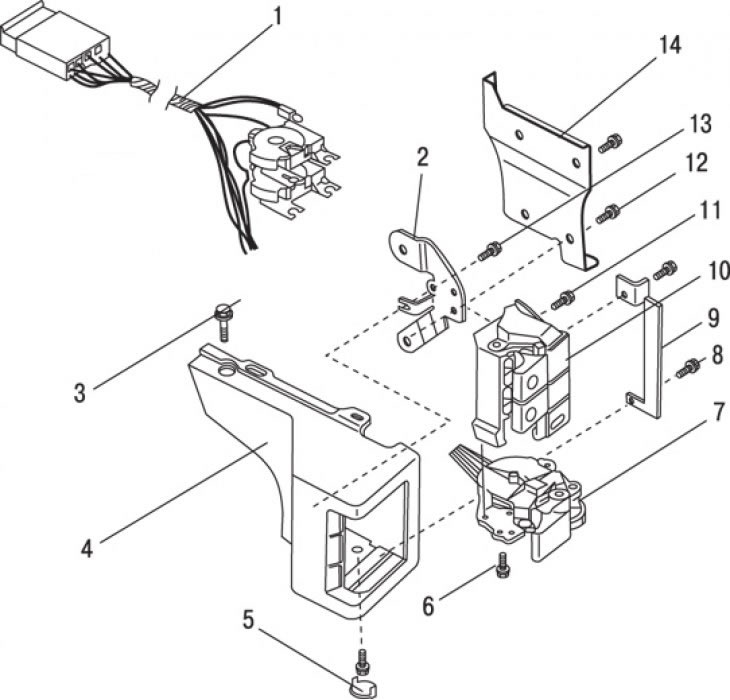

Рис. 13.47. Элементы крепления левого блока переключателей: 1 – жгут проводов с разъемом; 2 – кронштейн; 3 – винт крепления кожуха; 4 – кожух выключателей; 5 – винт и заглушка; 6 – винт крепления выключателя фар; 7 – выключатель фар; 8 – винт крепления кожуха; 9 – кожух; 10 – выключатель аварийной световой сигнализации и обогревателя заднего стекла; 11 – винт крепления блока выключателей; 12 – винт крепления кронштейна; 13 – винт; 14 – кронштейн

Установка проводится в последовательности, обратной снятию.

Отдельные переключатели

Аккуратно отожмите выключатель из его гнезда, отсоедините разъем и снимите выключатель.

Установка проводится в последовательности, обратной снятию.
