Проверка системы зажигания

Главная   Мазда Капелла   GC (1982-1992)   Общая информация   Техническое обслуживание

0

Внимание! На некоторых моделях при регулировке угла опережения зажигания обязательным является выполнение работ, указанных на информационной табличке по снижению токсичности отработавших газов. Табличка содержит информацию по предварительным операциям, которые необходимо выполнить перед регулировкой угла опережения зажигания, а также необходимые технические данные.

Проверка и регулировка угла опережения зажигания



Выполните предварительные операции по установке угла опережения зажигания, приведенные на табличке VECI, расположенной под капотом.

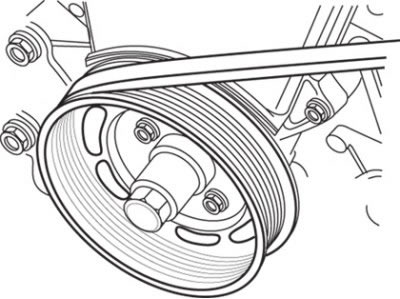

Рис. 2.21. Расположение меток для установки угла опережения зажигания


Около шкива коленчатого вала имеется пластина с указателем, который предназначен для совмещения с ним установочной метки шкива. Метка «Т» соответствует верхней мертвой точке (ВМТ). Пластина указателя снабжена шкалой с шагом 2° и установочной меткой, соответствующей модели вашего автомобиля. При отсутствии установочной метки отсчитайте в сторону от метки «Т» требуемое число градусов до ВМТ, как указано на табличке VECI, и пометьте это положение на пластине. На некоторых моделях автомобилей вместо пластины находится указатель угла опережения зажигания и две выемки на шкиву вместо одной (рис. 2.21). Для установки угла опережения зажигания не используйте выемку «вершина» (ВМТ).


Для того чтобы метка на шкиву была хорошо видна при регулировке угла опережения зажигания, обозначьте ее мелом или краской.

Пустите двигатель, прогрейте его до нормальной рабочей температуры и остановите. Отключите все электрические потребители и отсоедините электрический разъем от вентилятора радиатора.

При выключенном зажигании, руководствуясь инструкцией изготовителя, подсоедините разъем стробоскопа к высоковольтному проводу свечи зажигания первого цилиндра.

Пустите двигатель, направьте свет стробоскопа на метку на шкиву коленчатого вала и определите, с какой установочной меткой совмещена выемка на шкиву.

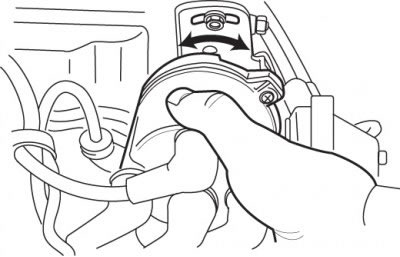

Рис. 2.22. Направления поворота распределителя при регулировке угла опережения зажигания


Если выемка не совмещена с требуемой меткой, ослабьте болт крепления распределителя зажигания и проворачивайте его до тех пор, пока выемка не совместится с требуемой установочной меткой (рис. 2.22).

Затяните болт крепления распределителя зажигания и повторно проверьте угол опережения зажигания.

Остановите двигатель и отсоедините стробоскоп. Подсоедините провод свечи зажигания первого цилиндра и остальные элементы, которые были отсоединены.


Осмотр и замена свечей зажигания



Струей сжатого воздуха очистите свечу, что исключит попадание грязи в цилиндр двигателя после выворачивания свечи.

Внимание! Изготовители не регламентируют интервал замены свечей зажигания, только указывают на необходимость регулярного осмотра. На практике замену свечей зажигания необходимо проводить при технических обслуживаниях, даже если свечи в хорошем состоянии.

Выверните свечу зажигания.

Если необходима замена свечей зажигания, следует применять только рекомендованные для данного двигателя свечи зажигания.

По внешнему виду вывернутых свечей зажигания можно приблизительно оценить состояние двигателя. Чистый, белый, без налета изолятор свечей зажигания свидетельствует о слишком бедной топливовоздушной смеси. Такой внешний вид свечи указывает и на то, что свеча слишком горячая (тепло от центрального электрода отводится медленно). Необходимо отрегулировать состав топливовоздушной смеси или заменить свечу.

Отложение сухой копоти обусловлено слишком богатой смесью. Если налет черный, маслянистый, двигатель изношен, его необходимо проверить и отремонтировать. Если изолятор покрыт светло-коричневым налетом, то состав смеси оптимален и двигатель находится в хорошем состоянии.

Слишком большой или слишком маленький межэлектродный зазор, при котором изменяется размер искры, приводит к снижению эффективности работы двигателя. Зазор всегда должен соответствовать техническим требованиям.

Его проверяют проволочным шаблоном или щупом. Откорректировать зазор можно подгибанием бокового электрода специальным инструментом. Центральный электрод ни в коем случае нельзя изгибать – это может привести к поломке изолятора и выходу свечи из строя.


Перед установкой свечи зажигания в двигатель проверьте, чтобы резьба была чистой и неповрежденной. При необходимости очистите ее. Нанесите на резьбу свечи специальный антипригарный состав.

Осмотрите свечи зажигания на отсутствие повреждений. При наличии трещин в изоляторе свечу зажигания использовать нельзя.

Для вворачивания свечи на несколько витков используйте отрезок резинового шланга, в который с одной стороны вставьте изолятор свечи. Шланг действует как универсальный шарнир, чтобы совместить свечу с резьбовым отверстием. Если свеча вворачивается с перекосом, то шланг провернется на изоляторе свечи без повреждения резьбы. Вверните свечу на несколько витков резьбы, снимите шланг, затем вверните и затяните свечу гаечным ключом.

Для затяжки свечи зажигания используйте динамометрический ключ. При отсутствии динамометрического ключа затяните свечу зажигания не более чем на 1/4 оборота от точки, когда шайба свечи зажигания входит в контакт с поверхностью уплотнения.

Перед подсоединением высоковольтного провода к свече зажигания проверьте его состояние.

Поворачивая, подсоедините наконечник высоковольтного провода к новой свече зажигания, он должен надежно зафиксироваться на свече зажигания. Убедитесь, что провод проходит на некотором расстоянии от выпускного коллектора.

Аналогичным образом замените остальные свечи зажигания, заменяя их по одной, чтобы не перепутать высоковольтные провода.

Проверка и замена высоковольтных проводов свечей зажигания, крышки и ротора распределителя зажигания



Высоковольтные провода необходимо проверять каждый раз при установке свечей зажигания. Начните визуальную проверку при работающем двигателе. В затемненном гараже пустите двигатель и наблюдайте за каждым проводом. Если обнаружен внутренний разрыв провода, будет видна электрическая дуга или искра в месте повреждения. При наличии электрической дуги замените провод.


Пустите и охладите двигатель, после чего проверьте крышку и ротор распределителя зажигания.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Чтобы не перепутать, по одному снимите и осмотрите высоковольтные провода.

Потянув вверх и одновременно поворачивая, снимите наконечник с высоковольтным проводом со свечи зажигания.

Не снимайте наконечник, потянув непосредственно за высоковольтный провод.

Проверьте внутри наконечник на отсутствие следов коррозии, которая представляет собой белый твердый порошок.

Установите на место наконечник с высоковольтным проводом, нажимая на него и одновременно поворачивая, до четкой фиксации.

Чистой ветошью протрите высоковольтный провод по всей длине, очистив его от грязи и смазки. Проверьте провод на отсутствие прожогов, трещин и других повреждений. Не перегибайте сильно провода, так как внутренний проводник может сломаться. Омметром измерьте сопротивление центрального проводника в каждом проводе. Номинальное сопротивление 16 кОм/м.

Проверьте внутри защитный чехол на отсутствие следов коррозии. Повторно подсоедините высоковольтный провод.

Аналогично проверьте состояние остальных высоковольтных проводов.

Выверните винты и снимите крышку распределителя зажигания. Изнутри проверьте крышку на отсутствие трещин, угольных дорожек, прожогов и ненадежных контактов.

Выверните два винта и снимите ротор распределителя зажигания. Проверьте ротор на отсутствие трещин, угольных дорожек, обгорание бокового и центрального электродов.

При наличии любых повреждений замените крышку и ротор распределителя зажигания. Рекомендуется при замене высоковольтных проводов заменить также крышку и ротор распределителя зажигания.

Проверьте центробежный регулятор опережения зажигания на отсутствие повреждений, коррозии и поврежденных пружин. Удерживая вал распределителя зажигания, поверните корпус центробежного регулятора и убедитесь, что грузики регулятора перемещаются плавно, а натяжение пружин происходит в противоположном направлении.

Установите крышку распределителя зажигания, затем подсоедините провод к отрицательной клемме аккумуляторной батареи.

Внимание! Важно заменять провода по одному и маркировать их места присоединения, поскольку каждый провод обеспечивает правильный порядок работы цилиндров.
