Механизм привода клапанов — снятие и установка

Главная   Мазда Капелла   GC (1982-1992)   Силовой агрегат   Двигатель в автомобиле (бензин)

0

Снятие



Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Снимите крышку головки блока цилиндров.

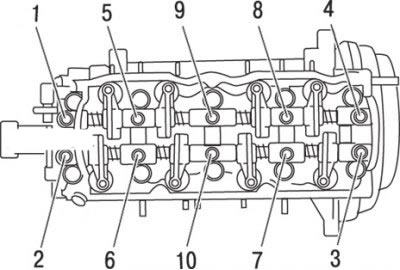

Рис. 3.8. Последовательность отворачивания болтов крепления механизма привода клапанов


Ослабьте затяжку болтов крепления вала с коромыслами клапанов в последовательности, показанной на рис. 3.8. Болты отворачивайте постепенно, поворачивая на небольшой угол.

После ослабления затяжки отверните болты и положите их в коробку с пронумерованными ячейками, чтобы впоследствии установить каждый болт на прежнее место.

Снимите крышку распределительного вала в сборе с валами и коромыслами клапанов.

Если возникнет необходимость разборки валов с коромыслами, пометьте детали так, чтобы затем установить их в прежнее положение. Коромысла и валы коромысел невзаимозаменяемые.

Установка



Тщательно очистите от остатков герметика привалочные поверхности крышки распределительного вала и головки блока цилиндров.

Если проводилась разборка механизма, то перед установкой обильно смажьте вал в сборе с крышкой и коромыслами чистым моторным маслом.

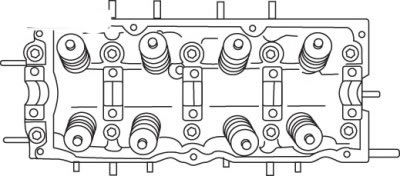

Рис. 3.9. Места (заштрихованные) нанесения герметика перед установкой механизма привода клапанов



Нанесите на привалочные поверхности крышки распределительного вала и головки блока цилиндров слой герметика, как показано на рис. 3.9.

Установите механизм привода клапанов, затяните от руки болты крепления, установив каждый болт на прежнее место.

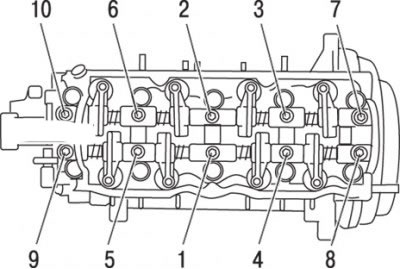

Рис. 3.10. Последовательность затяжки болтов крепления механизма привода клапанов


Затяните болты требуемым моментом в последовательности, показанной на рис. 3.10. Затяжку болтов проводите постепенно.

Проверьте зазоры между клапанами и коромыслами, при необходимости отрегулируйте их.

Установите крышку головки блока цилиндров и подсоедините провод к отрицательной клемме аккумуляторной батареи.
