Чистка и проверка головки блока цилиндров

Тщательная чистка головки блока цилиндров и деталей клапанного механизма с последующей проверкой позволит оценить объем сервисных работ при капитальном ремонте двигателя.

Чистка

Соблюдая осторожность, удалите все остатки материала прокладок и герметика с привалочных поверхностей головки блока цилиндров, блока цилиндров, впускных и выпускных коллекторов, чтобы не повредить поверхности из непрочного алюминиевого сплава. Пользуйтесь для этой цели имеющимися в продаже специальными средствами, растворяющими материал уплотнений и облегчающими труд.

С каналов системы охлаждения удалите накипь.

Жесткой проволочной щеткой удалите все отложения из масляных каналов.

Метчиком прочистите резьбу в каждом резьбовом отверстии, чтобы удалить следы коррозии и герметика. Если есть возможность, продуйте сжатым воздухом все каналы и отверстия, чтобы удалить оставшиеся после чистки частицы.

Плашками прочистите резьбы шпилек крепления впускного и выпускного коллекторов.

Промойте головку блока цилиндров растворителем и тщательно просушите. Применение сжатого воздуха ускорит сушку и позволит очистить все каналы и скрытые полости.

Внимание! При чистке головки блока цилиндров и деталей клапанного механизма очень хорошие результаты дает применение растворителей нагара. Это очень едкие жидкости, поэтому пользоваться ими надо, соблюдая меры предосторожности. Изучите инструкцию по применению, приведенную на упаковке.

Тщательно очистите коромысла и валы. Применение сжатого воздуха ускорит сушку и позволит очистить масляные каналы.


Промойте растворителем пружины клапанов, сухари и стопорные кольца, тщательно просушите. Промывайте детали только одного клапана, чтобы не перепутать их.

Смойте все отложения с клапанов. Затем проволочной щеткой снимите нагар с головок и стержней клапанов. Не перепутайте детали.

Проверка

Внимательно осмотрите головку блока цилиндров, проверьте наличие трещин, повреждений, следов проникновения охлаждающей жидкости. При обнаружении трещин замените головку.

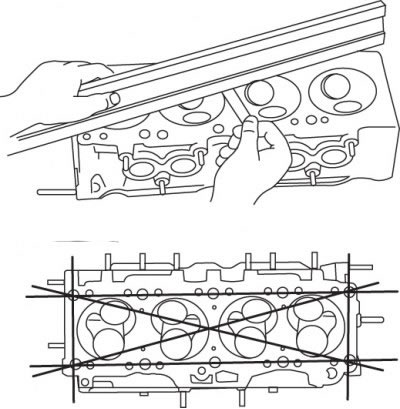

Щупом и калибровочным бруском или металлической линейкой проверьте отклонение привалочной поверхности головки блока цилиндров от плоскостности (рис. 3.28). Если искривление превышает 0,15 мм на длине головки, то головку надо прошлифовать в мастерской автосервиса.

Проверьте состояние седел клапанов в каждой камере сгорания. При наличии раковин, трещин и следов прогорания потребуется ремонт головки в мастерской автосервиса, так как в домашних условиях ремонт невозможен.

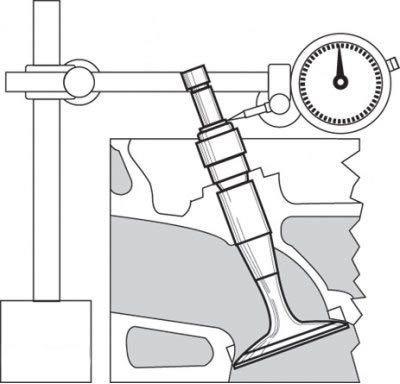

Проверьте зазор между стержнями клапанов и направляющими втулками. Измерьте с помощью стрелочного индикатора боковой люфт стержня клапана, вставленного в направляющую втулку так, чтобы клапан выступал из седла примерно на 1,5 мм (рис. 3.29). Если после этого измерения возникнет подозрение на повышенный износ направляющей втулки, а результат покажется сомнительным, то обратитесь в сервисный центр, где за умеренную плату проведут более точное измерение.

Коромысла

Осмотрите поверхности коромысел в местах соприкосновения с кулачками распределительного вала и стержнями клапанов, проверьте наличие на них следов износа, выемок и глубокой выработки. Осмотрите также рабочие поверхности валов коромысел.

Осмотрите внутренние поверхности отверстий под валы в коромыслах, проверьте наличие на них задиров и выработки. Проверьте зазор между валом и коромыслом, измерив соответственно наружный и внутренний диаметры, сравните зазор с указанным в технических данных.

Замените сильно изношенные детали или детали с повреждениями.

Клапаны

Внимательно осмотрите клапаны, проверьте наличие на них трещин, выработки и следов прогорания. Проверьте наличие трещин на шейках и стержнях. Проверьте прогиб стержней и износ торцов стержней клапанов. Наличие любого дефекта указывает на необходимость ремонта клапанов в автомастерской.

Измерьте расстояние пояска каждого клапана от края головки клапана и сравните со значением, приведенным в технических данных. Если это расстояние меньше заданного, то клапан (как впускной, так и выпускной) подлежит замене.

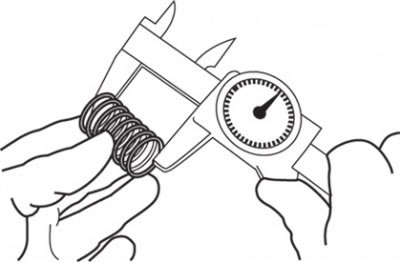

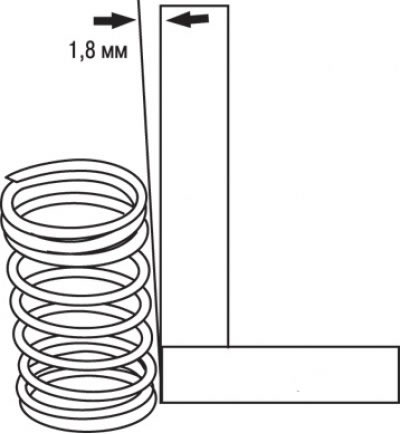

Проверьте наличие следов износа на каждой пружине клапана (на торцах). Измерьте длину пружины в свободном состоянии (рис. 3.30) и сравните ее со значением, приведенным в технических данных. Пружины с усадкой, длина которых в свободном состоянии меньше заданной, подлежат замене (для любого клапана). Установите пружину на плоскую ровную поверхность и проверьте ее отклонение от вертикальной плоскости (рис. 3.31).

Проверьте наличие видимых следов износа и трещин на стопорных кольцах и сухарях. Детали, вызывающие сомнения, следует заменить, поскольку их поломка во время работы двигателя приведет к серьезным разрушениям.

Если при проверке выяснится, что детали клапана в неудовлетворительном состоянии и чрезмерно изношены, что, как правило, и наблюдается в двигателях, подвергнутых капитальному ремонту, замените их.

Если при проверке выяснится, что износ деталей не превышает допустимого, а состояние фасок клапанов и седел удовлетворительное, то все детали клапана можно повторно установить на головку блока цилиндров без проведения дополнительных ремонтных работ.
