Проверка технического состояния поршней и шатунов

Перед проверкой следует очистить шатуны и поршни и снять с поршня поршневые кольца.

Внимание! Старые поршневые кольца при разборке двигателя всегда подлежат замене.

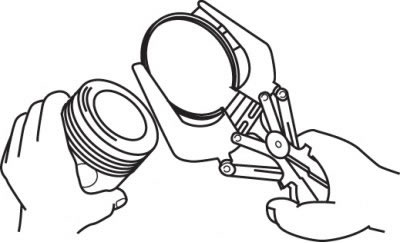

Осторожно снимите кольца с поршня, пользуясь специальным приспособлением (рис. 3.42). При снятии колец не повредите поверхности поршней. Если специальное приспособление отсутствует, то кольца можно снять с помощью старых щупов или узких металлических полосок. Осторожно раздвиньте кольцо, введите между кольцом и поршнем пластинки и снимите кольцо, двигая его по пластинкам.

Повторите операцию с остальными кольцами, не допуская, чтобы нижнее кольцо попало в расположенную выше канавку. Так как кольца подлежат обязательной замене, то на их случайную поломку не следует обращать внимания, зато опыт, приобретенный при снятии колец, очень пригодится при установке новых колец на поршень.

Снимите нагар с днища поршня. После удаления верхнего грубого слоя нагара прочистите днище поршня щеткой или наждачной бумагой на матерчатой основе.

Ни в коем случае не счищайте остатки нагара проволочной щеткой, насаженной на электродрель, так как это может привести к эрозии мягкого сплава, из которого отлиты поршни.


С помощью специального приспособления удалите нагар из канавок поршневых колец. Если такое приспособление отсутствует, можно воспользоваться старым поломанным поршневым кольцом. Удаляйте только нагар, соблюдая при этом осторожность, чтобы не снять материал поршня. Старайтесь не повредить посадочные поверхности канавок колец. Остерегайтесь порезов, так как кромки сломанного кольца острые.

После удаления нагара тщательно промойте поверхности канавок колец растворителем и тщательно просушите. Убедитесь в чистоте дренажных масляных пазов в месте установки маслосъемного кольца.

Если следы значительного износа отсутствуют и расточка цилиндров не требуется, то поршни менять не следует. Нормальный износ проявляется в виде следов равномерной вертикальной выработки на поверхности трения поршня и в виде небольшого ослабления посадки верхнего компрессионного кольца.

Тщательно проверьте наличие трещин на юбке поршня, бобышках поршневого пальца и посадочных площадках поршневых колец.

Проверьте наличие сколов и задиров на участке трения поверхности юбки поршня, следов прогара в центральной части днища поршня, обгорания его венца. Если обнаружены сколы и задиры, то это указывает на частый перегрев двигателя, одной из причин которого может быть нарушение нормального процесса сгорания топливовоздушной смеси. В этом случае требуется тщательная проверка систем смазки и охлаждения. Прогорание в днище поршня свидетельствует о работе двигателя с неправильной установкой угла опережения зажигания. Причиной обгорания днища поршня, как правило, является аномальное сгорание (детонация). Если обнаружены указанные изъяны, требуется определить и устранить их причину, в противном случае возможны серьезные поломки.


Коррозия поршня в виде выемок свидетельствует о проникновении в камеру сгорания (а также в картер) охлаждающей жидкости. Здесь опять требуется найти и устранить причину, в противном случае возможны отказы отремонтированного двигателя.

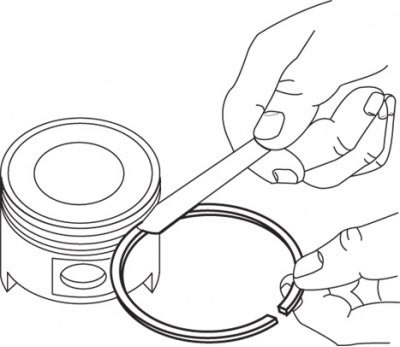

Измерьте зазор между площадкой канавки кольца и поршневым кольцом, для чего вставьте в канавку новое кольцо и пропустите щуп между канавкой и кольцом (рис. 3.43). Проверьте зазор в трех-четырех местах по длине всей канавки. Убедитесь, что данное кольцо соответствует той канавке, в которую будет устанавливаться, так как размеры разных канавок различаются. Если зазор превышает предельно установленный, то поршень следует заменить.

Проверьте зазор между поршнем и цилиндром, измерив соответствующие диаметры. Убедитесь, что измерения выполняются на паре сопряженных деталей. Измерьте диаметр поршня по юбке. Зазор определяется разностью диаметров цилиндра и юбки поршня. Если зазор превышает предельно допустимый, то блок цилиндров подлежит расточке, а поршни и кольца надо заменить ремонтными. Зазор между поршнем и цилиндром также можно измерить, но с меньшей точностью, с помощью щупа, помещенного между поршнем, вставленным в цилиндр, и цилиндром.

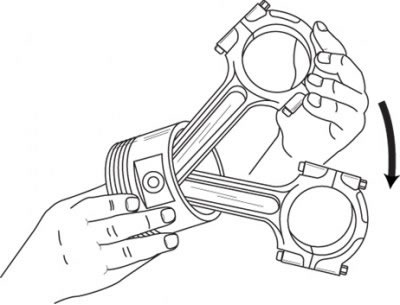

Проверьте зазор между поршневым пальцем и головкой шатуна, для чего надо покачать поршень и шатун в противоположных направлениях (рис. 3.44). Ощутимый люфт укажет на повышенный зазор и необходимость ремонта этого соединения. Поршень в сборе с шатуном надо сдать в ремонт для замены поршневых пальцев, а также для расточки под ремонтные размеры головки шатуна и отверстия в поршне.

Если необходимо снять поршни с шатунов для замены поршней или устранения люфта поршневого пальца, то надо сдать их в автомастерскую. Заодно необходимо проверить изгиб и скручивание шатунов, для чего в мастерских есть необходимое оборудование. Если потребуется установка новых поршней или шатунов, то отсоединять поршни от шатунов не следует.

Проверьте наличие на шатунах трещин и других повреждений. Снимите на данном этапе крышки шатунных подшипников, извлеките подшипники, протрите посадочные поверхности подшипников на крышке шатуна и на шатуне и проверьте наличие трещин, царапин и задиров. После проверки соберите шатун, установив на место подшипники, и затяните гайки от руки.
