Проверка технического состояния распределительного вала

Главная Мазда Капелла GC (1982-1992) Силовой агрегат Капремонт двигателя (бензин)

После снятия распределительного вала с двигателя, чистки и сушки проверьте опоры вала на равномерность износа, наличие выработки или прихвата металла. При наличии повреждений опор поверхность подшипников на головке блока цилиндров и крышке тоже, вероятно, повреждена. Если повреждения серьезные, то распределительный вал, крышка вала и головка блока цилиндров подлежат замене.

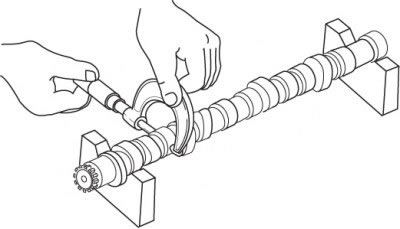

Рис. 3.38. Измерение высоты кулачков распределительного вала

Измерьте микрометром высоту кулачков и сравните с нормативным значением, чтобы определить их износ (рис. 3.38).

Проверьте наличие на кулачках выкрашивания металла, царапин, выемок, выработки и неравномерного износа. Если кулачки в хорошем состоянии и диаметры кулачков не превышают установленной нормы, то допустима дальнейшая его эксплуатация.

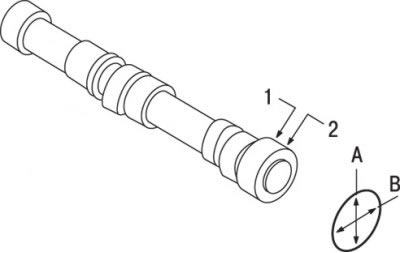

Рис. 3.39. Места измерения диаметра передней шейки распределительного вала

Измерьте микрометром диаметр средних шеек, чтобы определить их износ и овальность. Если овальность превышает 0,5 мм, то распределительный вал надо заменить. В двух диаметрально противоположных направлениях измерьте диаметр передней шейки и внутренний диаметр передней крышки, сравните с нормативным значением, чтобы определить степень износа (рис. 3.39).

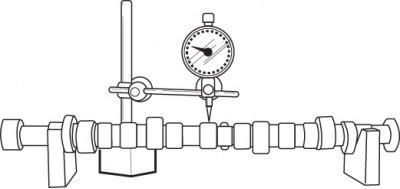

Рис. 3.40. Проверка биения распределительного вала с помощью стрелочного индикатора

Стрелочным индикатором проверьте биение распределительного вала, предварительно установив распределительный вал на призмы (рис. 3.40).

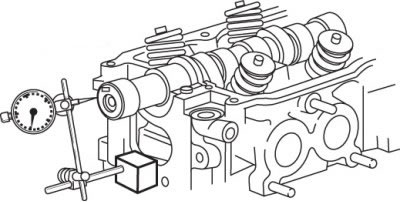

Рис. 3.41. Измерение осевого люфта распределительного вала с помощью стрелочного индикатора

Установите распределительный вал на головку блока цилиндров и стрелочным индикатором измерьте осевой люфт, сместив вал до упора назад, а затем вперед, как показано на рис. 3.41.

Зазор для смазки распределительного вала проверяется на этапе окончательной сборки, после установки головки блока цилиндров и затяжки болтов. Сопрягаемые поверхности подшипников распределительного вала должны быть чистыми, без следов масла. На поверхности шеек распределительного вала уложите отрезки калиброванного пластмассового стержня, расположив их параллельно оси, и затяните болты крепления крышки подшипников требуемым моментом. Отверните болты и определите зазор для смазки по величине деформирования калиброванного пластмассового стержня, пользуясь шкалой, нанесенной на его упаковке. Если зазор превышает установленное предельно допустимое значение, то головка блока цилиндров и крышка подшипников распределительного вала подлежат замене.
