Ремонт сцепления — снятие, проверка и установка

Главная   Мазда Капелла   GC (1982-1992)   Трансмиссия   Сцепление

0

Снятие



Снимите коробку передач.

Пометьте положение нажимного диска на маховике, чтобы при сборке его можно было установить в исходное положение.

Используйте специальный инструмент для выравнивания или ручку отвертки для поддержки диска сцепления в течение снятия нажимного диска.

Используя специальный инструмент или отвертку, за зубья зубчатого венца маховика заблокируйте его от проворачивания.

Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на пол-оборота до тех пор, пока не прекратится действие пружины и болты могут быть отвинчены вручную.

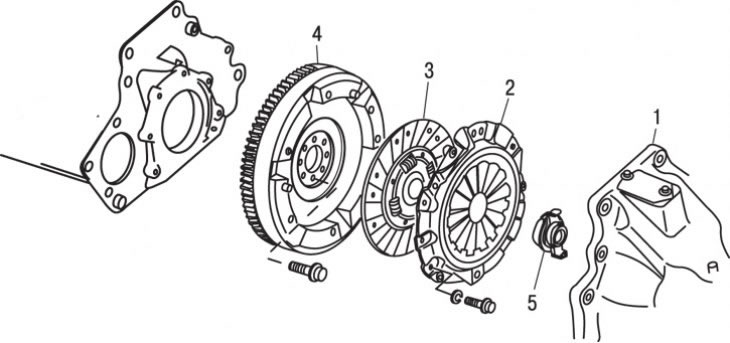

Рис. 9.4. Расположение элементов сцепления: 1 – коробка передач; 2 – кожух сцепления с нажимным диском; 3 – ведомый диск сцепления; 4 – маховик; 5 – подшипник выключения сцепления


Снимите нажимной диск, поддерживая ведомый диск, чтобы он не выпал (рис. 9.4).

Аккуратно обращайтесь с ведомым диском сцепления, соблюдая меры предосторожности, чтобы не коснуться поверхностей накладок, и отведите его в сторону.

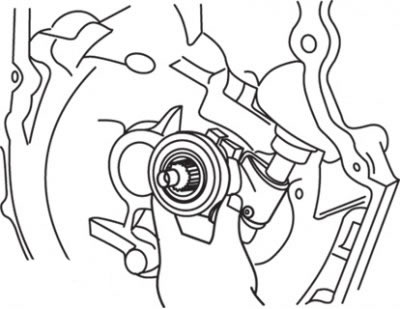

Рис. 9.5. Снятие подшипника выключения сцепления



Отсоедините возвратную пружину от крюка вилки выключения сцепления, поверните отжимной рычаг и снимите подшипник выключения сцепления (рис. 9.5).

Выверните болт крепления вилки выключения сцепления и снимите вилку и рычаг в сборе.

Визуальная проверка



Электрическим пылесосом или чистой тканью очистите кожух сцепления от пыли. Не используйте сжатый воздух, поскольку вдыхать пыль, содержащую асбест, вредно для здоровья.

Осмотрите нажимной диск на наличие следов повреждения и износа пружины диафрагмы, царапин, задиров или изменение окраски (указывает на перегрев) поверхности, убедитесь в отсутствии следов повреждения или деформации кожуха. Незначительные дефекты поверхности трения могут быть удалены мелкозернистой наждачной бумагой, но нажимной диск надо заменить новым в случае любых сомнений относительно его состояния.

Осмотрите поверхность маховика на наличие неравномерного контакта с ведомым диском сцепления, что указывает на неправильную установку или повреждение диафрагменной пружины сцепления. Проверьте поверхность на наличие пригаров, борозд, трещин или других признаков износа. При необходимости снимите маховик и обработайте его на станке для восстановления поверхности. Полировку поверхности маховика можно выполнить мелкозернистой наждачной бумагой.

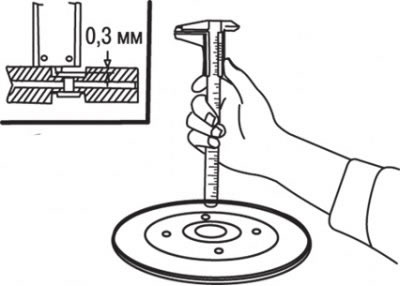

Рис. 9.6. Измерение износа фрикционных накладок ведомого диска сцепления



Осмотрите фрикционные накладки ведомого диска сцепления на наличие загрязнения маслом, смазочным материалом или любым другим веществом и при необходимости замените ведомый диск. Проверьте ведомый диск на износ, измерив расстояние от головки заклепки до поверхности накладки. Замените диск, если износ фрикционных накладок достиг предельного значения, показанного на рис. 9.6.

Осмотрите ведомый диск сцепления на наличие деформации, износа, ослабление заклепок и пружин, повреждение шлицев ступицы. Временно установите ведомый диск сцепления на первичный вал коробки передач и проверьте плавность посадки, отсутствие зазубрин и износа шлицев. Если есть сомнения относительно состояния ведомого диска сцепления, замените его.

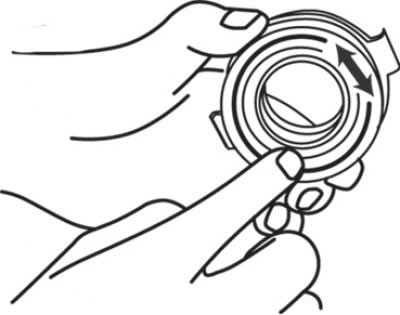

Рис. 9.7. Проверка плавности вращения подшипника выключения сцепления

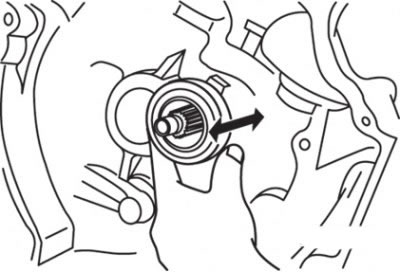

Рис. 9.8. Проверка скольжения подшипника выключения сцепления на первичном валу коробки передач



Проверьте подшипник выключения сцепления на наличие износа и убедитесь, что он вращается плавно, без постороннего шума и легко скользит на первичном валу коробки передач (рис. 9.7, 9.8). За исключением случаев очень небольшого пробега автомобиля, рекомендуется замена подшипника на новый каждый раз, когда снимается сцепление.

Осмотрите кожух сцепления, рычаг выключения сцепления и возвратную пружину на наличие износа, трещин, деформаций, повреждений и на усталость металла, заменяя элементы по мере необходимости.

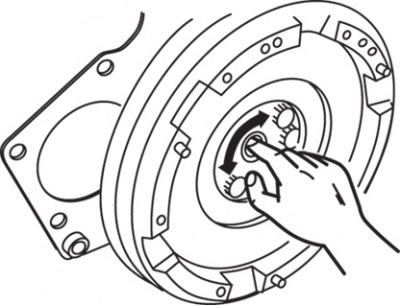

Рис. 9.9. Проверка плавности вращения игольчатого подшипника в торце коленчатого вала

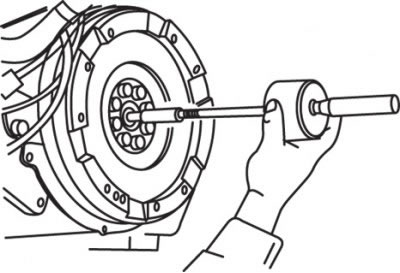

Рис. 9.10. Использование инерционного съемника для снятия игольчатого подшипника



Проверьте игольчатый подшипник в торце коленчатого вала, чтобы убедиться, что он вращается легко и плавно под действием усилия только вашего пальца (рис. 9.9). В случае необходимости замените подшипник, снимая его инерционным съемником и устанавливая новый в отверстие коленчатого вала с помощью оправки или отрезка трубки соответствующего диаметра и молотка (рис. 9.10). Перед установкой смажьте новый подшипник и при установке следите за контрольным расстоянием, приведенным на рис. 9.11.

Установка



При установке новых ведомого диска или нажимного диска сцепления снимите с них антикоррозионную защиту.

При установке ведомого диска следите, чтобы на его фрикционные накладки не попало даже незначительное количество масла. Поэтому перед установкой чистой ветошью протрите привалочную поверхность маховика и поверхность нажимного диска, устанавливайте ведомый диск чистыми руками.

Перед установкой смажьте подшипник выключения сцепления, шлицы первичного вала и шлицы ведомого диска сцепления смазочным материалом на основе пасты Moly. Соблюдайте осторожность, чтобы предотвратить попадание смазочного материала на поверхность трения диска сцепления, маховика и нажимного диска.

Удерживайте ведомый диск сцепления с помощью специального центрирующего инструмента или круглого стержня, установите сцепление в сборе, совмещая отверстия в кожухе сцепления с направляющими штифтами маховика. При повторной установке ранее снятого нажимного диска сцепления проверьте, чтобы нанесенные перед снятием метки совместились.

Затяните болты крепления сцепления так, чтобы ведомый диск сцепления был прижат, но в то же время мог еще передвигаться в стороны.

Используя специальную оправку или старый первичный вал коробки передач, отцентрируйте диск сцепления относительно маховика.

Внимание! Если ведомый диск сцепления не отцентрирован, то невозможно будет установить коробку передач.

После центрирования ведомого диска постепенно по диагонали затяните болты крепления кожуха сцепления требуемым моментом.

Извлеките оправку из ведомого диска.

Установите рычаг выключения сцепления, вилку выключения сцепления, пружину и подшипник выключения сцепления.
