Снятие вала привода

Главная Мазда Капелла GC (1982-1992) Трансмиссия Приводные валы

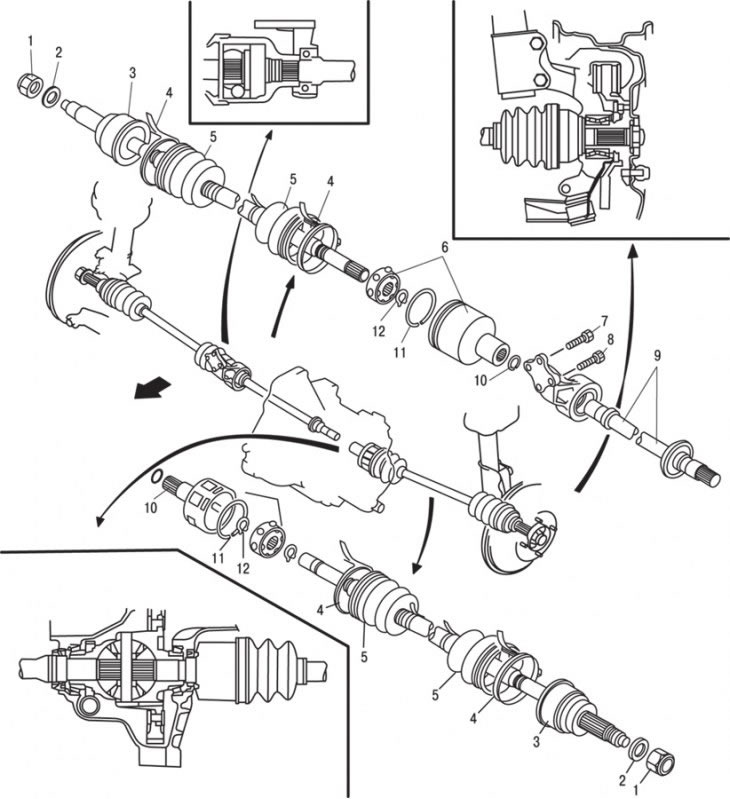

Рис. 9.29. Детали и расположение валов на автомобилях с механической коробкой передач: 1 – гайка; 2 – шайба; 3 – наружный ШРУС; 4 – хомут; 5 – защитный чехол; 6 – ШРУС со стороны дифференциала; 7, 8 – болты крепления опоры промежуточного вала; 9 – промежуточный вал; 10, 11 – стопорные кольца; 12 – упорное кольцо

Основные элементы и расположение валов на автомобилях с механической и автоматической коробками передач показаны на рис. 9.29, 9.30.

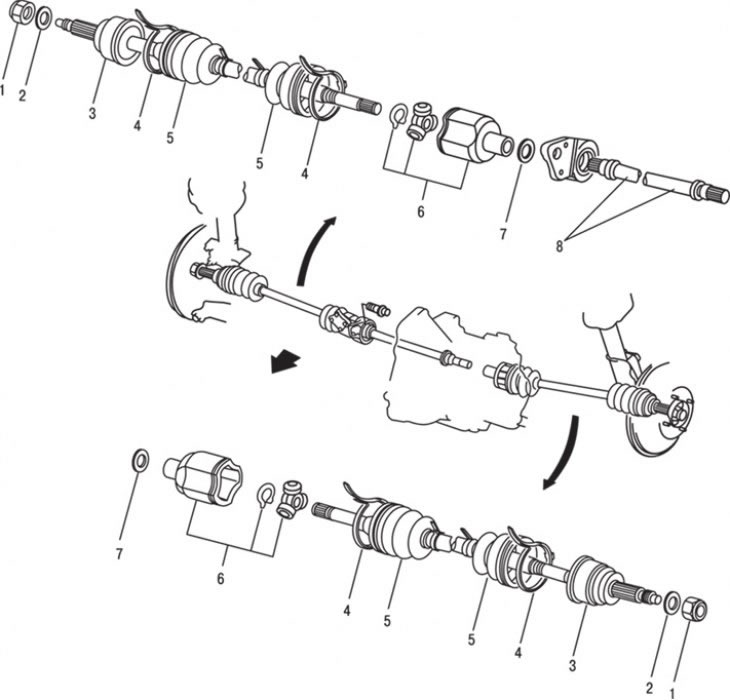

Рис. 9.30. Детали и расположение валов на автомобилях с автоматической коробкой передач: 1 – гайка; 2 – шайба; 3 – наружный ШРУС; 4 – хомут; 5 – защитный чехол; 6 – ШРУС типа трипод; 7 – стопорное кольцо; 8 – промежуточный вал

Для снятия вала выполните следующие операции.

Поднимите переднюю часть автомобиля, закрепите на подставках, снимите передние колеса и брызговики, слейте жидкость из коробки передач.

Отверткой, вставленной через суппорт, заблокируйте тормозной диск от проворачивания и отверните гайку ступицы. Эта гайка затянута очень сильно. При установке необходимо использовать новую гайку.

Отсоедините тягу стабилизатора, отверните шаровой шарнир, гайки и болты крепления поворотного кулака, отсоедините стойку передней подвески от шарового шарнира.

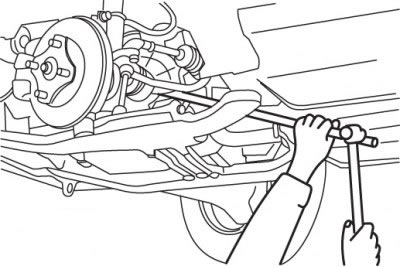

Рис. 9.31. Использование монтажной лопатки для отсоединения приводного вала от механической коробки передач

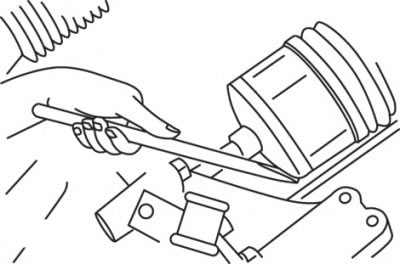

Рис. 9.32. Использование зубила для отсоединения приводного вала от автоматической коробки передач

Извлеките внутренний конец приводного вала или промежуточный вал из коробки передач, для чего вставьте монтажную лопатку между картером коробки передач и корпусом внутреннего ШРУСа (рис. 9.31). Легкими ударами по монтажной лопатке извлеките приводной вал из коробки передач. Будьте внимательны, чтобы не повредить сальник приводного вала. На моделях с автоматическими коробками передач необходимо вставить зубило между приводным валом и картером, затем легко постучать по нему для отсоединения приводного вала от дифференциала (рис. 9.32). Отклоните ступицу наружу и отсоедините внутренний конец приводного вала.

Вытяните приводной вал из ступицы, при необходимости используя съемник.

Поддержите ШРУС и снимите приводной вал с автомобиля.
