Предохранители — расположение и замена

Снятие крышки блока предохранителей

Блок предохранителей в двигательном отсеке

Проверка состояния блока предохранителей

Электрические цепи автомобиля защищены набором предохранителей, выключателей и пережигаемых перемычек. Блок коробки предохранителей включает саму коробку предохранителей, провода и их разъемы подключения и расположен за приборной панелью на стороне водителя.


Каждый из предохранителей защищает свою цепь и принадлежность его к той или иной цепи обозначена на крышке коробки предохранителей. Миниатюрные предохранители с плоскими клеммами установлены в блоке предохранителей.

В случае выхода какого-либо элемента электрооборудования из строя, прежде всего следует проверить предохранители. Перегоревший предохранитель легко определить визуально через прозрачный пластиковый корпус. Также, плоские клеммы подключения предохранителей видны в блоке предохранителей и можно проверить непрерывность цепи.

Очень важно использовать предохранители требуемой мощности. Различные электрические цепи требуют защиты от токов различной мощности. Максимально допустимая величина тока для цепи обозначена в амперах на корпусе предохранителя цветными кодовыми обозначениями и на крышке коробки предохранителей.

Внимание! Запрещается заменять предохранитель кусочком металла или фольги. Это может привести к серьезным повреждениям в системе электрооборудования.

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев, причиной неисправности является короткое замыкание, вызванное оторвавшимся или старым проводом.

Печка и кондиционер потребляют большое количество электроэнергии, поэтому коробка предохранителей имеет выключатель для защиты их цепей. Если цепь размыкается выключателем, выключите печку и кондиционер перед тем, нажимать кнопку переустановки выключателя.

Блок предохранителей расположен на левой стороне панели приборов. Второй блок предохранителей расположен под панелью приборов на стороне водителя.

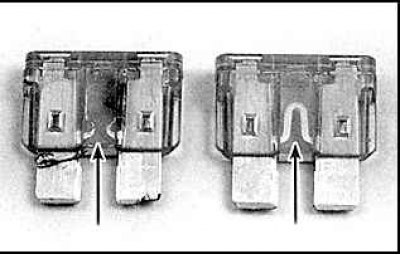

Перегоревший предохранитель можно определить визуально.
