Выключатели на панели приборов

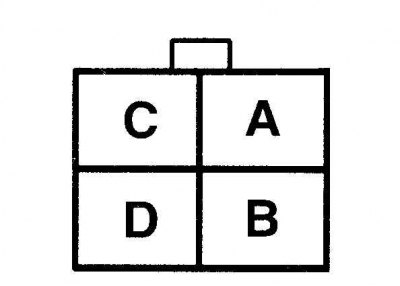

Идентификация клемм выключателя обогревателя заднего стекла моделей Mazda

При включении между клеммами В и С должна быть проводимость.

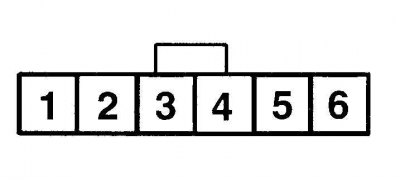

Идентификация клемм выключателя обогревателя заднего стекла моделей Ford Probe

Подайте напряжение аккумулятора на клеммы 3 (+) и 5 (-), при нажатии на кнопку выключателя на клемме 4 должно присутствовать напряжение аккумулятора.

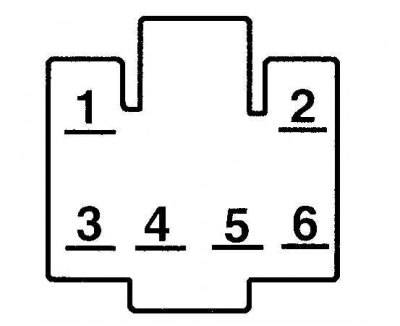

Идентификация клемм выключателя противотуманных фонарей моделей Ford Probe

При включении между клеммами 4 и 5 должна быть проводимость.

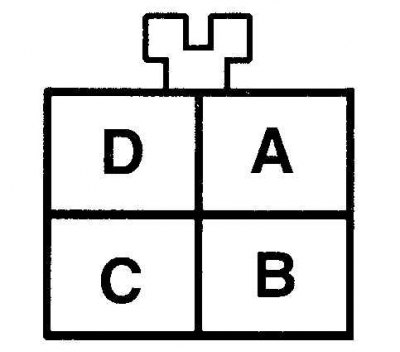

Идентификация клемм выключателя противотуманных фонарей моделей Mazda

При включении между клеммами В и D должна быть проводимость.

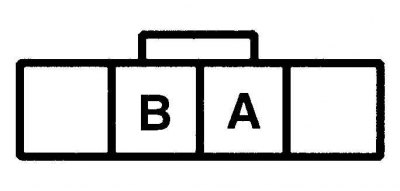

Идентификация клемм выключателя стеклоочистителя заднего стекла моделей Ford Probe

При включении между клеммами А и В должна быть проводимость.

Идентификация клемм выключателя стеклоомывателя заднего стекла моделей Ford Probe

При включении между клеммами А и В должна быть проводимость.

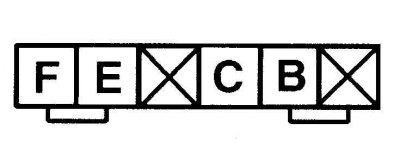

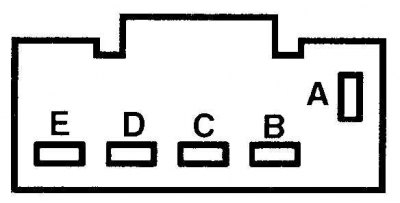

Идентификация клемм выключателя привода фар головного света

При включении между клеммами С и D должна быть проводимость, при выключении проводимость должна быть между клеммами С и Е.

Регулятор яркости лампочек освещения приборного щитка

1. Проверьте работу регулятора. Проверьте соединительные провода и подачу напряжения на регулятор. Замените регулятор, если необходимо.



2. Снимите панель отделки и снимите регулятор с панели.

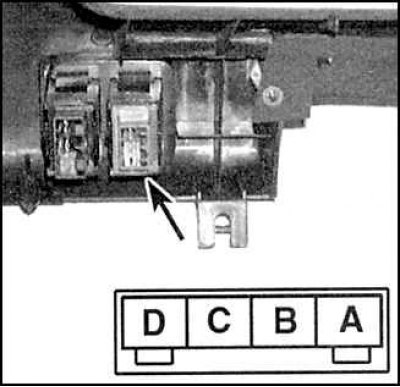

Выключатель системы аварийной сигнализации (модели Mazda)

1. Снимите выключатель и проверьте его работу: между клеммами А и В должна быть проводимость, когда выключатель находится в положении On.


2. Снимите панель отделки, отсоедините разъем подключения и снимите выключатель.

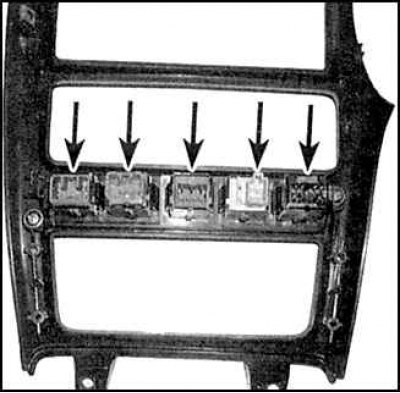

Выключатели обогревателя заднего стекла, противотуманных фар, стеклоочистителя/ омывателя заднего стекла и привода фар головного света

1. Снимите выключатель и проверьте его на проводимость (см. выше).

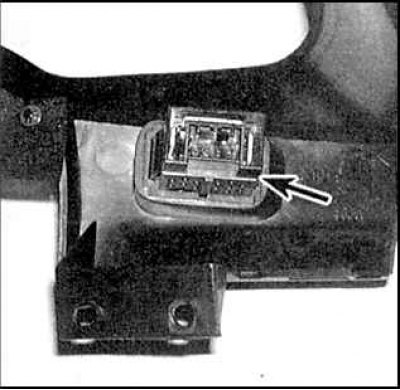

2. Снимите соответствующую панель отделки (выключатели крепятся на обратной стороне). Отсоедините разъем подключения выключателя, освободите крепежные зажимы и снимите выключатель.
