Детали барабанного тормозного механизма заднего колеса

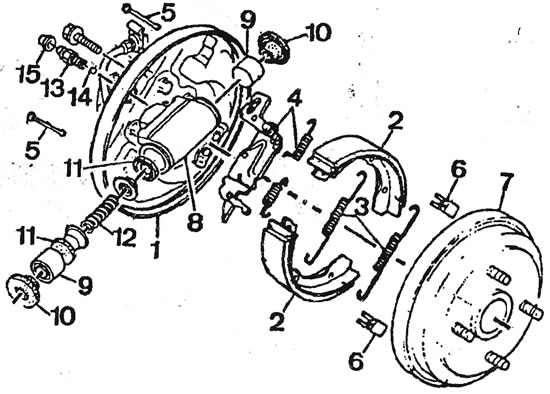

Детали барабанного тормозного механизма заднего колеса: 1 - щит тормозного механизма; 2 - колодки; 3 - стяжные пружины; 4 - механизм автоматической регулировки зазора между колодками и барабаном; 5 - оси прижимных пружин; 6 - прижимные пружины; 7 - узел тормозного барабана со ступицей колеса; 8 - колесный цилиндр; 9 - поршни; 10 - защитные колпачки; 11 - манжеты; 12 - пружина; 13 - штуцер для прокачки привода тормозов; 14 - шарик; 15 - защитный колпачок.

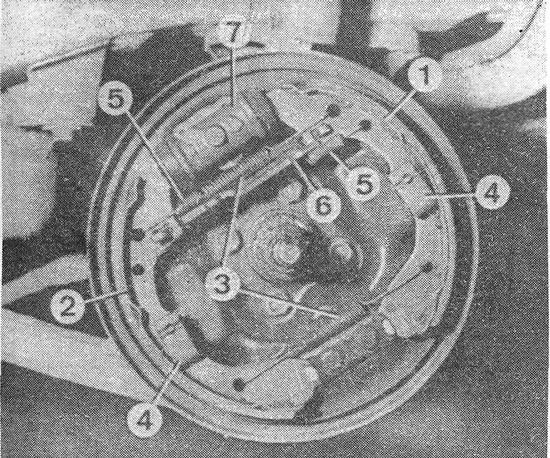

Барабанный тормозной механизм заднего колеса: 1 - прижимная колодка; 2 - разжимная колодка; 3 - стяжные пружины; 4 - прижимная пружина; 5 - натяжные пружины; 6 - механизм автоматической регулировки зазора между колодками и барабаном; 7 - колесный цилиндр.
