Детали рулевого управления с гидроусилителем

Главная   Мазда Фамилия   BF (1985-1989)   Шасси   Рулевое управление

0

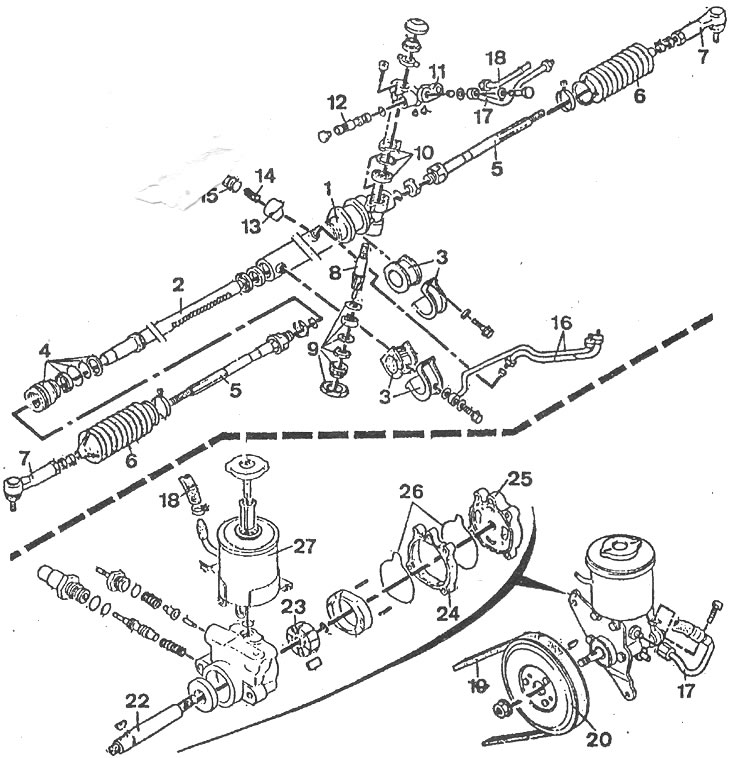

Детали рулевого управления с гидроусилителем: 1 - картер рулевого механизма; 2 - рейка; 3 - скобы крепления с резиновыми втулками; 4 - кольца и опорная втулка рейки; 5 - рулевые тяги; 6 - защитные чехлы; 7 - наконечники рулевых тяг; 8 - приводная шестерня рейки; 9 - внутренний подшипник и детали нижнего крепления шестерни; 10 - наружный подшипник; 11 - распределитель; 12 - золотник; 13 - упор рейки; 14 - пружина; 15 - регулировочная гайка; 16 - трубопровод высокого давления; 17 - трубопровод подачи масла; 18 - трубопровод отвода масла; 19 - приводной ремень; 20 - шкив насоса; 21 - корпус насоса; 22 - валик насоса; 23 - ротор; 24 - корпус статора; 25 - задняя крышка; 26 - уплотнительная прокладка; 27 - бачок.
Эта статья доступна на: болгарском, белорусском, украинском
