А-1. Схема цепи заряда аккумуляторной батареи и системы запуска

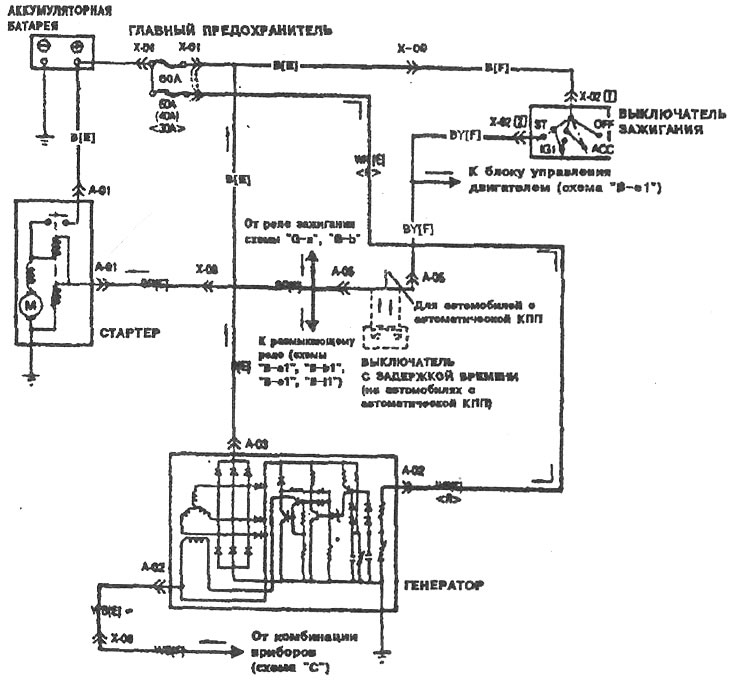

Схема цепи заряда аккумуляторной батареи и системы запуска (кроме полноприводных моделей).
Примечание. ( ) — на базовой модели; < > — на варианте для Германии (неэтилированный бензин).
Примечание. ( ) — на базовой модели; < > — на варианте для Германии (неэтилированный бензин).
