C1. Схема соединений комбинации приборов

Главная   Мазда Фамилия   BF (1985-1989)   Электрооборудование   Электрические схемы

0

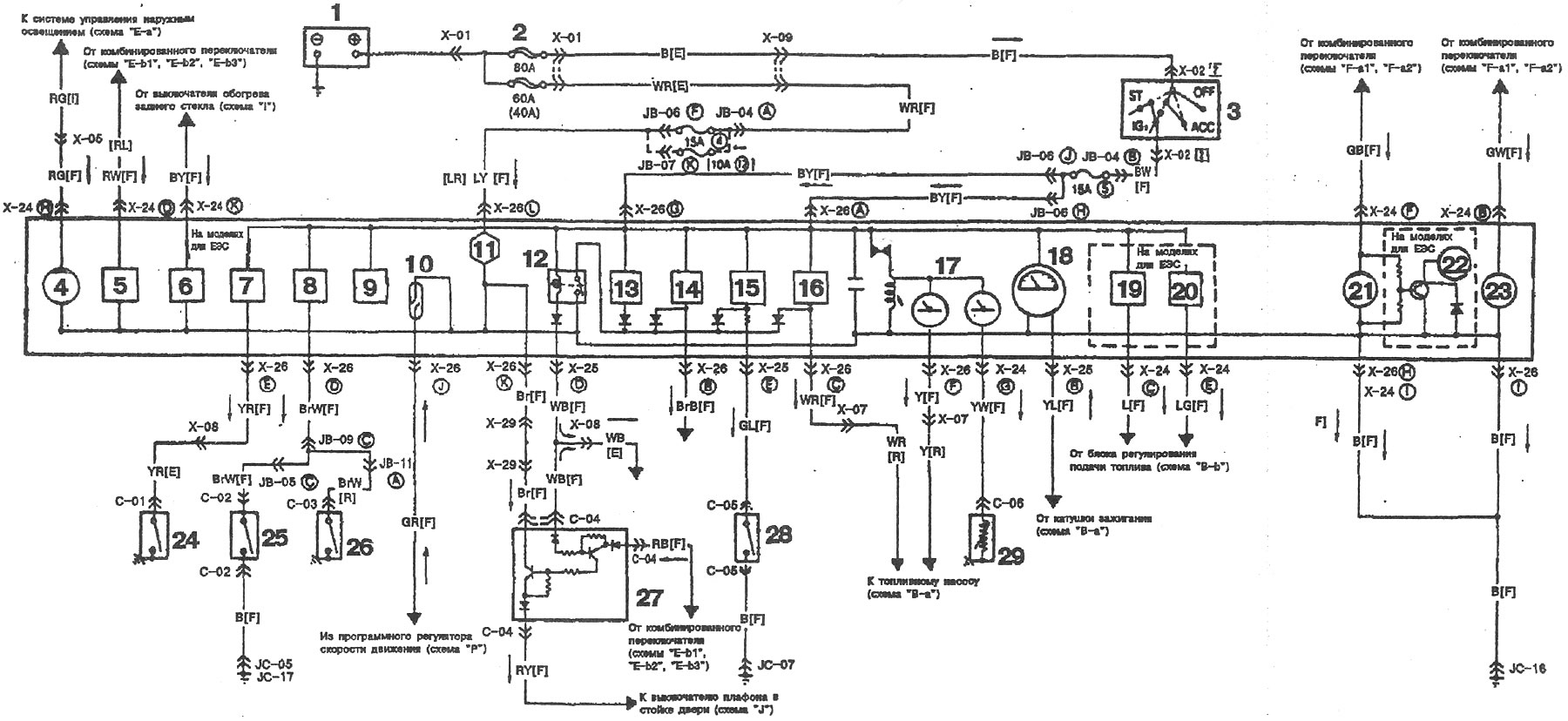

Схема соединений комбинации приборов.


Открыть большую картинку в новой вкладке »

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Выключатель зажигания; 4 - Контрольная лампа габаритного света (3,4 Вт); 5 - Контрольная лампа включения дальнего света фар (3,4 Вт); 6 - Контрольная лампа обогрева заднего стекла (3,4 Вт); 7 - Контрольная лампа аварийного давления масла (3,4 Вт); 8 - Контрольная лампа стояночной тормозной системы (3,4 Вт); 9 - Резервная контрольная лампа; 10 - Датчик скорости; 11 - Звуковой сигнализатор; 13 - Контрольная лампа заряда аккумуляторной батареи (3,4 Вт); 14 - Контрольная лампа стоп-сигнала (3,4 Вт); 15 - Контрольная лампа уровня жидкости в бачке омывателя ветрового стекла (1,4 Вт); 16 - Контрольная лампа резерва топлива (3,4 Вт); 17 - Указатель уровня топлива; 17а - Указатель температуры охлаждающей жидкости; 18 - Тахометр; 19 - Контрольная лампа положения педали акселератора (1,4 Вт); 20 - Контрольная лампа переключения на низшую передачу (1,4 Вт); 21 - Контрольная лампа указателей поворота (3,4 Вт); 22 - Контрольная лампа аварийной сигнализации (3,4 Вт); 23 - Контрольная лампа указателей поворота (3,4 Вт); 24 - Датчик давления масла; 25 - Датчик уровня тормозной жидкости; 26 - Выключатель стояночного тормоза; 27 - Вибратор; 28 - Датчик уровня жидкости в бачке омывателя ветрового стекла; 29 - Датчик температуры охлаждающей жидкости.


Примечание: ( ) - на базовой модели; [ ] - на варианте для Германии (неэтилированный бензин); * - не используется.
