E-a1. Схема управления освещением
Главная
Мазда Фамилия
BF
(1985-1989)
Электрооборудование
Электрические схемы
0

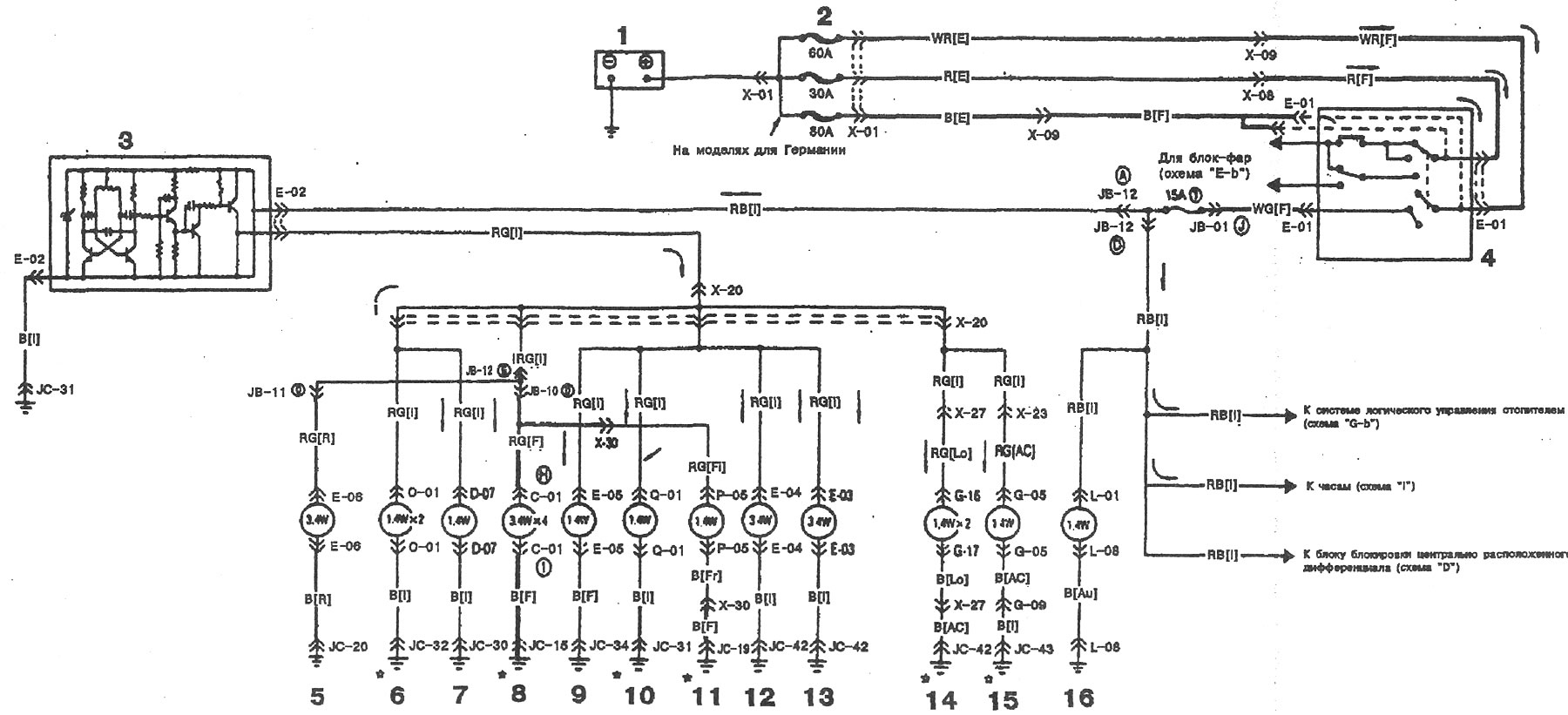

Схема управления освещением.
Открыть большую картинку в новой вкладке »
1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Блок управления освещением комбинации приборов; 4 - Комбинированный переключатель; 5 - Лампа подсветки кулисы рычага селектора автоматической КПП; б - Лампа освещения выключателя регулирования высоты кузова; 7 - Правая лампа освещения комбинации приборов; 8 - Лампы освещения комбинации приборов; 9 - Левая лампа освещения комбинации приборов; 10 - Лампа подсветки выключателя блокировки центрально расположенного дифференциала; 11 - Лампа подсветки выключателя регулирования жесткости подвески; 12 - Лампа освещения рычагов отопителя; 13 - Лампа подсветки прикуривателя; 14 - Лампа освещения рычагов логического управления отопителем; 15 - Лампа подсветки выключателя кондиционера; 16 - Лампа подсветки радиоприемника.
Примечание: ( ) - на базовой модели; [ ] - на варианте для Германии; * - данный элемент представлен на всех схемах; • - не используется.
