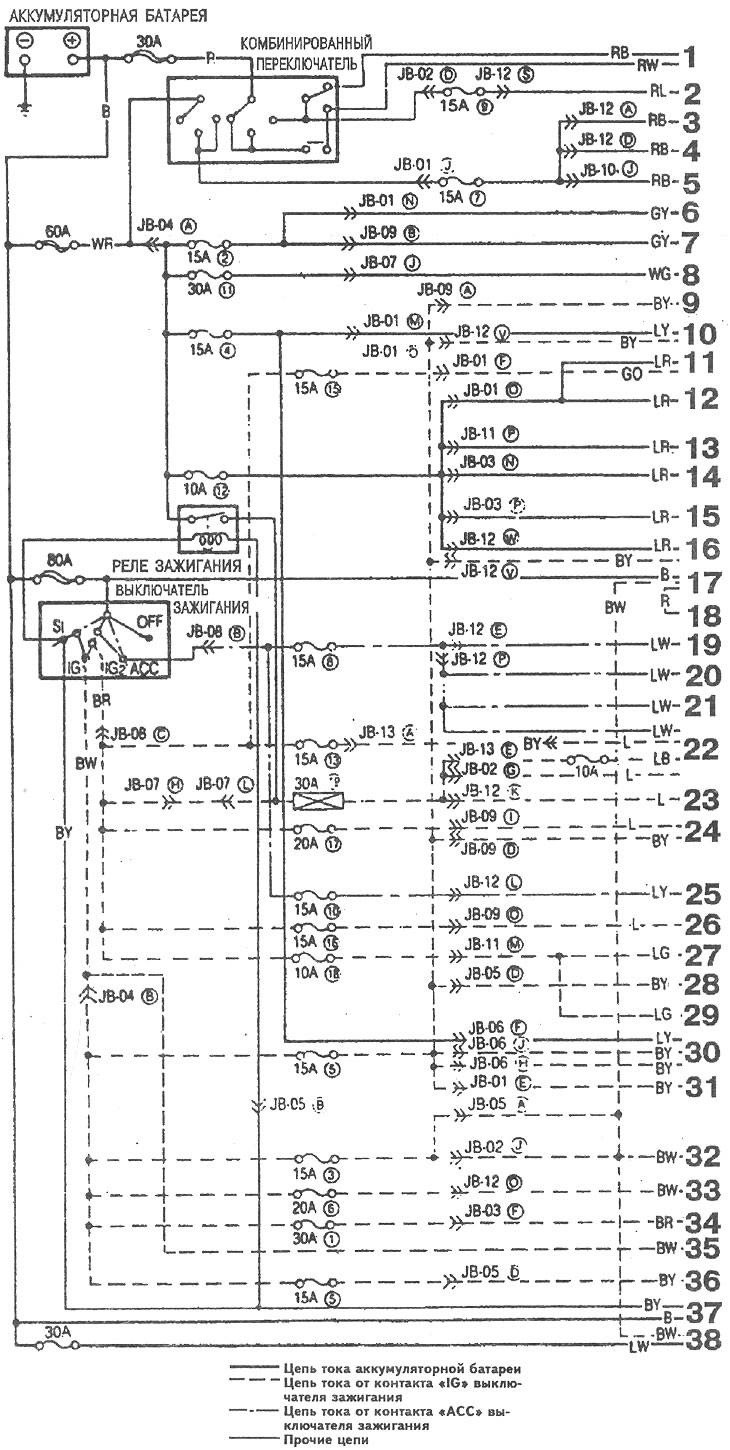

Общая схема электрооборудования с двигателями Е1, Е3, Е5

Главная Мазда Фамилия BF (1985-1989) Электрооборудование Электрические схемы

№	Цепи	Обозн. схемы
1	Блок-фары	Е-b2
2	Лампы противотуманного света в задних фонарях	Е-b2
3	Выключатель освещения приборов	Е-а
4	Подфарники	Е-b2
5	Задние фонари Фонари освещения номерного знака	Е-b2
6	Лампы стоп-сигнала	F-b
7	Звуковой сигнал	F-b
8	Система блокировки замков дверей	N
9	Лампы габаритного света	Е-b2
10	Указатели поворота в ре-жиме указания поворота и аварийной сигнализации	F-a2
11	Электропривод люка в крыше	Н
12	Фонарь освещения карты и плафон освещения салона. Лампа подсветки замка зажигания	J
13	Лампа освещения багажного отделения	J
14	Плафон в стойке правой двери	J
15	Плафон в стойке левой двери. Лампа подсветки замка двери	J
16	Часы	I
17	Цепь заряда аккумуляторной батареи	А
18	Нагревательный элемент автоматического пускового устройства карбюратора	А
19	Электропривод зеркала заднего вида	М
20	Аудиосистема	L
21	Прикуриватель	Н
22	Кондиционер Система управления отопителем	G-a
23	Логическая схема управления отопителем	G-b
24	Электровентилятор системы охлаждения	В-a
25	Очистители фар	D
26	Очиститель и омыватель ветрового стекла	D
27	Очиститель и омыватель заднего стекла	D
28	Лампы габаритного света в задних фонарях	F-a2
29	Элемент обогрева сиденья	J
30	Комбинация приборов	С
31	Система принудительного обратного переключения передач автоматической КПП	B-a
32	Система нейтрализации отработавших газов. Система управления смесеобразования карбюратора	B-a
33	Элемент обогрева заднего стекла	I
34	Электропривод стекло-подъемников	К
35	Система зажигания	B-a
36	Эконометр	B-b
37	Система запуска	A
38	Нагревательный элемент с положительным температурным коэффициентом (ПТК)	B-a
