Детали механизма газораспределения
Главная
Мазда Фамилия
BF
(1985-1989)
Двигатель модели «B»
Ремонт двигателя
0

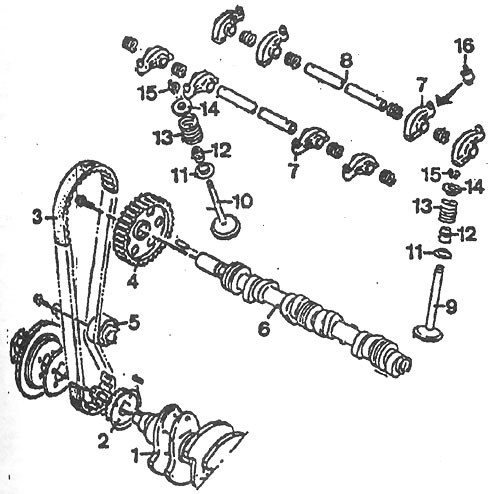

Детали механизма газораспределения двигателей В3, В5 и В6:
1 - коленчатый вал; 2 - зубчатый шкив коленчатого вала; 3 - зубчатый ремень; 4 - зубчатый шкив распределительного вала; 5 - натяжной ролик; 6 - распределительный вал; 7 - коромысла; 8 - ось коромысел; 9 - впускной клапан; 10 - выпускной клапан; 11 - опорная шайба клапанной пружины; 12 - маслоотражательный колпачок; 13 - клапанная пружина; 14 - тарелка клапанной пружины; 15 - сухарь; 16 - толкатель (на карбюраторных двигателях).

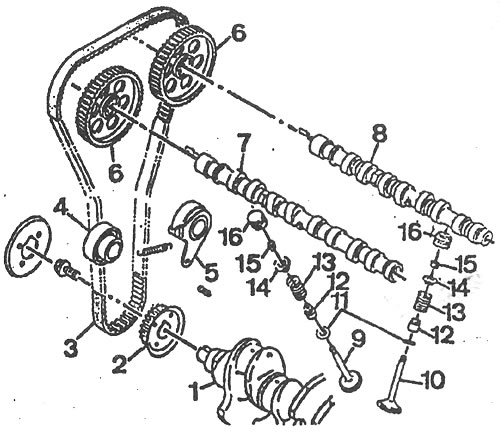

Детали механизма газораспределения двигателя В6 EGI:
1 - коленчатый вал; 2 - зубчатый шкив коленчатого вала;3 - зубчатый ремень; 4 - ролик; 5 - натяжной ролик; 6 - зубчатый шкив распределительного вала; 7 - выпускной распределительный вал; 8 - впускной распределительный вал; 9 - выпускной клапан; 10 - впускной клапан; 11 - опорная шайба клапанной пружины; 12 - маслоотражательный колпачок; 13 - клапанная пружина; 14 - тарелка клапанной пружины; 15 - сухарь; 16 - толкатель.
