Проверка электрических параметров

Проверка сопротивления обмотки форсунок

Разъедините разъем штепсельный форсунки.

Измерьте омметром сопротивление обмотки форсунки, которое должно находиться в пределах 12-16 Ом.

Проверка электронного блока управления

Электронный блок управления размещен на щите передка со стороны салона автомобиля.

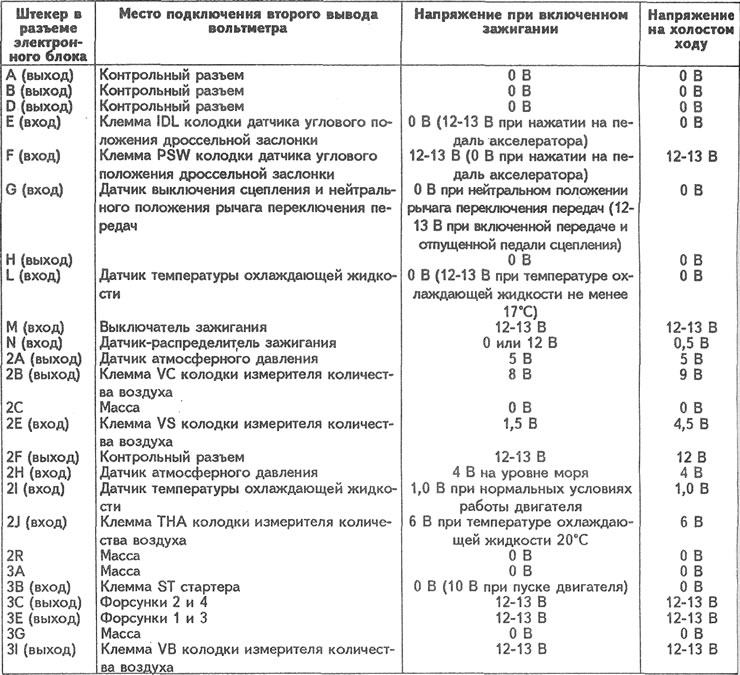

Измерьте вольтметром напряжение на штекерах в разъеме электронного блока, подключая выводы вольтметра согласно таблице.

Проверка электрических параметров датчиков

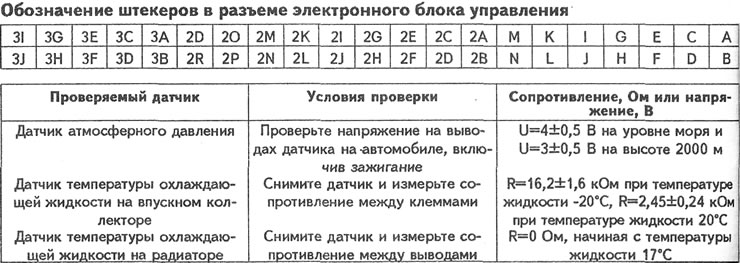

Руководствуясь таблицей, проверьте электрические параметры датчиков с помощью вольтметра или омметра, подключая их к колодкам датчиков.

Датчики температуры охлаждающей жидкости проверяют, поместив их в бачок с водой или охлаждающей жидкостью, которая может подогреваться. Подключают к датчику источник напряжения питания 12 В и омметр. Включив подогрев воды или охладив ее, измеряют сопротивление между клеммами датчика.
