Система впрыска топлива двигателя B6
Главная
Мазда Фамилия
BF
(1985-1989)
Двигатель модели «B»
Система питания (инжектор)
0

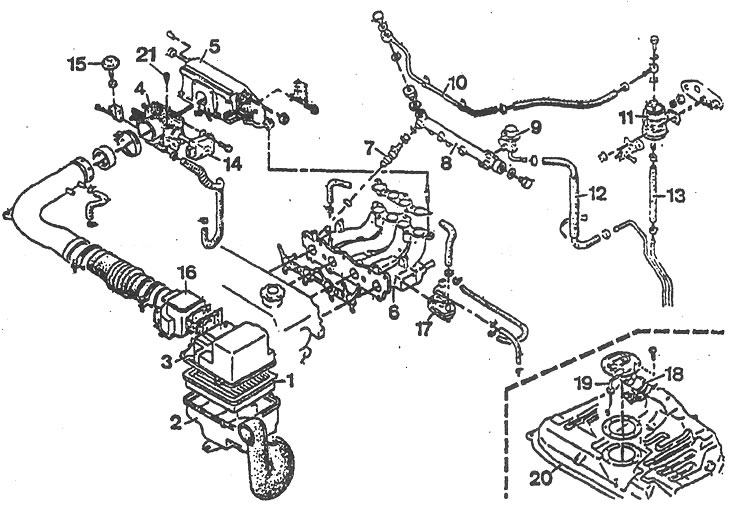

Система впрыска топлива двигателя В6:
1 - фильтрующий элемент воздушного фильтра; 2 - корпус воздушного фильтра; 3 - крышка воздушного фильтра; 4 - корпус дроссельной заслонки; 5 - верхняя часть впускного коллектора; 6 - впускной коллектор; 7 - форсунка впрыска; 8 - распределительная магистраль; 9 - регулятор давления топлива; 10 - подводящий топливопровод; 11 - топливный фильтр; 12 - сливной трубопровод; 13 - шланг подвода топлива к топливному фильтру; 14 - датчик углового положения дроссельной заслонки; 15 - пневмоклапан принудительного холостого хода; 16 - измеритель количества топлива; 17 - корпус, клапана дополнительной подачи воздуха; 18 - топливный насос; 19 - датчик уровня топлива; 20 - топливный бак; 21 - регулировочный винт количества смеси холостого хода.
