Детали автоматической трансмиссии
Главная
Мазда Фамилия
BF
(1985-1989)
Трансмиссия
Автоматическая коробка
0

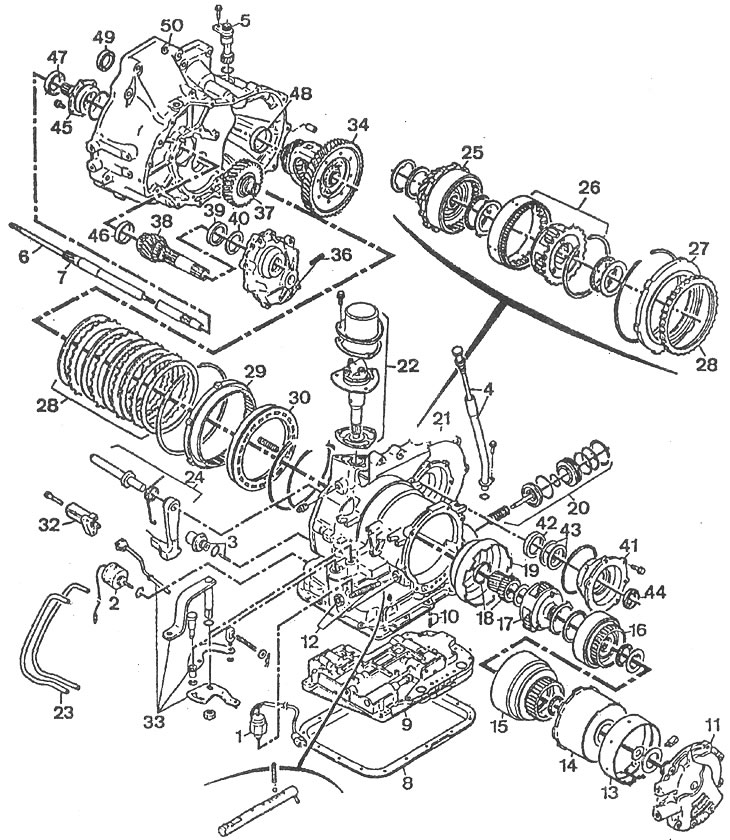

Детали автоматической трансмиссии:
1 - датчик нейтрального положения; 2 - электромагнитный клапан принудительного обратного переключения; 3 - вакуумный модулятор; 4 - указатель уровня масла; 5 - ведомая вал-шестерня привода спидометра; 6 - вал масляного насоса; 7 - вал турбины; 8 - масляный картер; 9 - клапанная коробка; 10 - шарик и пружина редукционного клапана; 11 - масляный насос; 12 - стопорный болт; 13 - ленточный тормоз; 14 - передний фрикцион; 15 - задний фрикцион; 16 - ступица заднего фрикциона; 17 - передняя крестовина сателлитов; 18 - планетарные шестерни и распорная втулка; 19 - чашка; 20 - сервопривод; 21 - картер коробки передач; 22 - регулятор давления; 23 - маслопроводы; 24 - защелка; 25 - ступица барабана муфты; 26, 27 - муфта свободного хода; 28 - блокирующий диск; 29 - ступица тормоза; 30 - поршень тормоза; 32 - кронштейн механизма переключения передач; 33 - механизм переключения передач; 34 - дифференциал; 36 - корпус подшипника; 37 - промежуточная шестерня; 38 - выходной вал; 39 - наружное кольцо подшипника; 40 - кольцо; 41 - фланец; 42 - наружное кольцо подшипника; 43 - регулировочные кольца; 44 - сальник; 45 - крышка; 46 - наружное кольцо подшипника; 47 - сальник; 48 - наружное кольцо подшипника; 49 - сальник; 50 - картер гидротрансформатора.
