Детальные технические характеристики автоматической коробки

Главная   Мазда Фамилия   BF (1985-1989)   Трансмиссия   Автоматическая коробка

0

В зависимости от комплектации автомобиля может быть установлена автоматическая, планетарная трехступенчатая коробка передач марки Jabco типа F3A с гидравлическим приводом переключения передач, объединенная с дифференциалом и гидротрансформатором крутящего момента.

Количество дисков переднего фрикциона: 4.

Количество дисков заднего фрикциона: 4.

Количество дисков тормоза I передачи и заднего хода: 4.

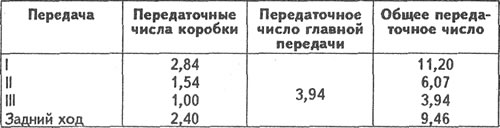

Передаточные числа





Данные для проверки и регулировки

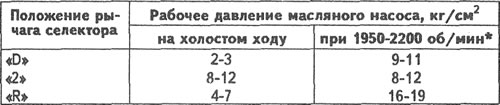

Рабочее давление масляного насоса





* Частота вращения коленчатого вала с заблокированными рабочими и стояночным тормозами для проверки работоспособности автоматической трансмиссии (испытательный режим автоматической трансмиссии).


Момент отсечки подачи масла





Пределы регулирования давления регулятором

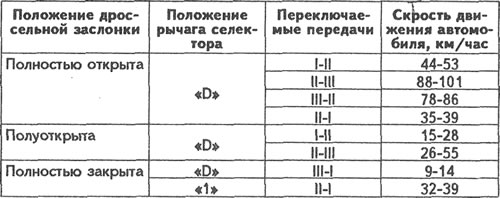

Скорости переключения передач





* Разрежение во впускном коллекторе 200 мм рт.ст.

Трансмиссионное масло



Заправочная емкость картера коробки передач, л: 5,7.

Используемое масло: масло для автоматических коробок передач ATF Dexron II.

Периодичность проверки уровня масла: через каждые 30000 км пробега или один раз в два года.

Моменты затяжки основных резьбовых соединений, кгс·м


  • Болт крепления ведущего диска к коленчатому валу: 9,0-9,6.
  • Болт крепления ведущего диска к гидротрансформатору: 3,5-5,0.
  • Болт крепления картера гидротрансформатора к блоку двигателя: 6,5-9,1.
  • Болт крепления картера гидротрансформатора к картеру коробки передач: 3,0-4,7.
  • Болт крепления масляного картера: 0,5-0,8.
