Детали валов 5-ступенчатой коробки передач типа «F»

Главная   Мазда Фамилия   BF (1985-1989)   Трансмиссия   Механическая коробка

0

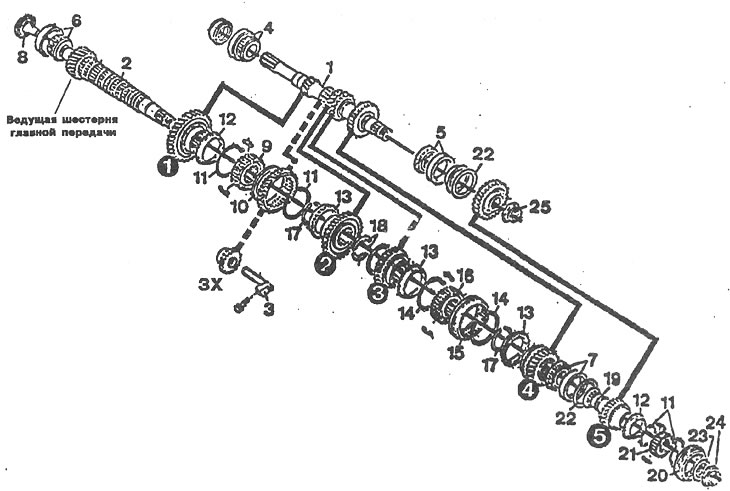

Детали валов 5-ступенчатой коробки передач типа «F»: 1 - первичный вал; 2 - вторичный вал; 3 - ось промежуточной шестерни заднего хода; 4 - передний подшипник первичного вала; 5 - задний подшипник первичного вала; 6 - передний подшипник вторичного вала; 7 - задний подшипник вторичного вала; 8 - втулка; 9 - ступица скользящей муфты синхронизатора I и II передач; 10 - скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 11 - пружины синхронизатора I и II передач; 12, 13 - блокирующие кольца синхронизаторов; 14 - пружины синхронизатора III и IV передач; 15 - скользящая муфта синхронизатора III и IV передач; 16 - ступица скользящей муфты синхронизатора III и IV передач; 17 - стопорное кольцо ступицы скользящей муфты синхронизатора III и IV передач; 18 - упорные полукольца шестерни II передачи; 19 - игольчатый подшипник шестерни V передачи; 20 - скользящая муфта синхронизатора V передачи; 21 - ступица скользящей муфты синхронизатора V передачи; 22 - кольцо; 23 - упорная шайба вторичного вала; 24 - гайка вторичного вала; 25 - гайка первичного вала.
