Проверка мотора стеклоочистителя

Главная   Мазда Фамилия   BG (1989-1994)   Электрооборудование   Оборудование и приборы

0

Мотор стеклоочистителя находится в водонепроницаемом кожухе под ветровым стеклом, мотор заднего стеклоочистителя находится в дверце задка. Для проверки должна быть снята соответствующая облицовка. В дальнейшем будет рассматриваться мотор переднего стеклоочистителя, с задним стеклоочистителем поступать соответствующим образом.

Проверка переднего стеклоочистителя



1. Сначала выяснить, неисправен ли мотор очистителя или подача напряжения. Для этого действовать следующим образом.

2. Отсоединить многоконтактный штекер на моторе стеклоочистителя.



С 10/89 г. вып.



3. Подать с помощью вспомогательного кабеля напряжение от плюсового полюса батареи на клемму с. (Минусовый полюс мотора соединен с минусом батареи через кузов).

4. Мотор стеклоочистителя должен теперь работать на 1-й ступени (медленно). Если он не работает, значит, неисправен мотор или 1-я ступень.

5. Подключить плюсовый кабель к клемме а слева от клеммы с. Мотор должен теперь работать быстро на 2-й ступени.

Проверка заднего стеклоочистителя

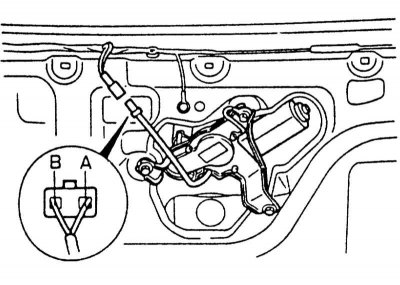

1. Подключить плюсовый кабель батареи к клемме А, а массу к клемме В штекера и проверить, работает ли мотор.


2. Затем отключить массу от клеммы В и сразу соединить с корпусом мотора. Мотор должен доработать до положения останова и остановиться.



9/85-9/89 г. вып.

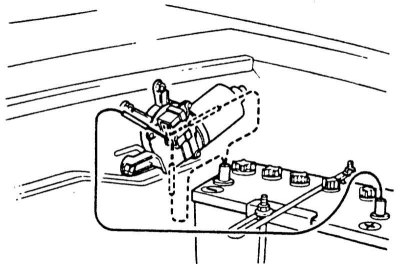

3. Подать вспомогательным кабелем напряжение от плюсового полюса батареи на клемму b. Массу от минусового полюса батареи подключить к клемме а. Клемма b находится слева внизу, клемма а справа внизу.

4. Мотор стеклоочистителя должен работать на 1-ой ступени (медленно). Если он не работает, значит, неисправен мотор или 1-ая ступень.



4. Подключить минусовый кабель к клемме с. Клемма с находится над клеммой а. Мотор должен теперь работать на 2-ой ступени (быстро).

Проверка заднего стеклоочистителя

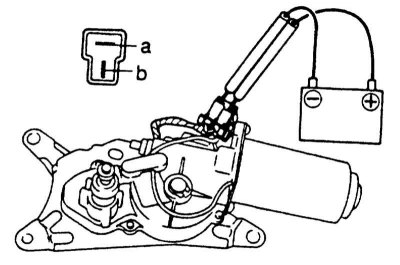

1. Подключить плюсовый кабель батареи к клемме а, кабель массы к клемме b штекера и проверить, работает ли двигатель.


2. Затем снять массу с клеммы b и сразу соединить с корпусом мотора. Мотор должен доработать до положения останова и остановиться.

3. Если мотор стеклоочистителя работает неверно, установить новый, см. Главу Отопитель, система освещения, приборы, Раздел Снятие и установка мотора заднего стеклоочистителя.

4. Подключить штекер мотора переднего стеклоочистителя.
