Проверка / замена электромагнитного клапана прекращения подачи топлива

Электромагнитный клапан на ТНВД открывает топливный канал при включении зажигания. Его следует проверить, если двигатель не запускается или продолжает работать после выключения зажигания.



1. Включить и выключить зажигание. Электромагнитный клапан должен при этом щелкать различимо на слух.

2. Если клапан не щелкает, проверить вольтметром, прикладывается ли к нему напряжение при включенном зажигании. Ели напряжение не прикладывается, найти и устранить обрыв провода по схеме.

3. Если неисправность не обнаружена, отсоединить кабель и вывинтить клапан.

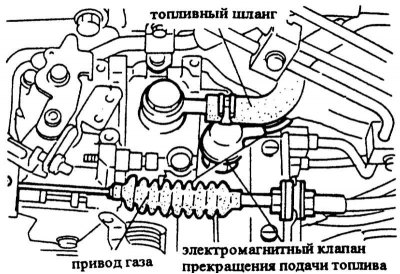

4. Для вывинчивания клапана отсоединить топливопровод от ТНВД, предварительно ослабив хомут.

5. Отсоединить привод газа.

6. Подключить к снятому электромагнитному клапану источник питания напряжением 12 В. Стержень клапана должен втянуться, в противном случае заменить клапан.

7. Вставить новый клапан с прокладкой и затянуть с усилием 25 Нм. Подключить к клапану кабель.

8. Подключить топливопровод и закрепить его хомутом.

9. Присоединить и отрегулировать привод газа.

10. Удалить из системы питания воздух.
