Снятие и установка распределителя зажигания

Распределитель зажигания приводится в действие непосредственно от распредвала. Он находится на головке цилиндров со стороны маховика.

Снятие

1. Отключить кабель массы от батареи.

Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

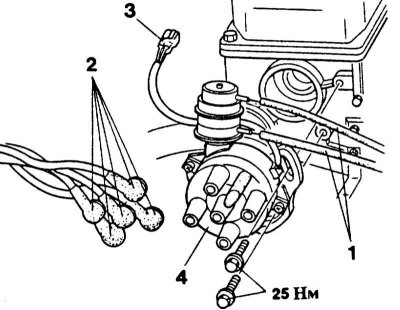

2. Если имеется, отключить вакуумный трубопровод -1- от распределителя зажигания.

3. Отвинтить 2 болта крепления и отложить в сторону крышку распределителя -4- в комплекте с кабелями зажигания -2-.

4. Отключить штекер -3-.

5. Вывинтить болты крепления распределителя зажигания.

6. Вынуть распределитель из головки цилиндров.

Установка

1. Проверить сальник на основании распределителя на наличие повреждений.

2. Смазать сальник моторным маслом.

До 9/89 г. вып.

1. Установить поршень 1-го цилиндра в положение зажигания

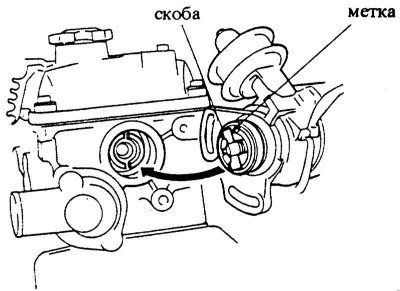

2. Вставить распределитель, при этом помеченная сторона скобы на вале распределителя должна совпадать с меткой на корпусе распределителя.


3. Установить болты крепления и привинтить распределитель.

С 10/89 г. вып.

1. Вставить распределитель, при этом следить, чтобы захват на распределителе вошел в паз на распредвале. Для этого слегка нажать распределитель в отверстие и одновременно повернуть вал с ротором распределителя, пока он не защелкнется и ротор не перестанет вращаться.

Внимание! Захват распределителя может находится в пазе распредвала только в одном положении.

2. Выровнять распределитель так, чтобы резьбовые отверстия стояли в середине продольных отверстий. Установить болты крепления и затянуть с усилием 25 Нм.

3. Очистить крышку распределителя изнутри, проверить на наличие трещин и следов нагара, при необходимости заменить.

4. Надеть крышку распределителя и привинтить 2-мя болтами.

5. Надеть штекер.

6. Если был снят, подключить вакуумный трубопровод к вакуумному устройству распределителя.

7. Подключить кабель массы батареи.

8. Если имеются, установить время на часах и задать защитный код радиоприемника.

9. Проверить момент зажигания, при необходимости отрегулировать.
