Снятие

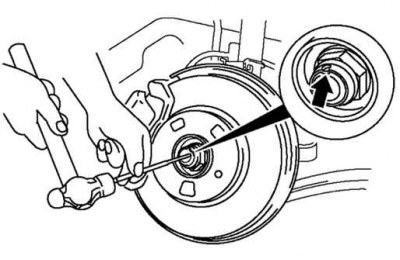

Рис. 3.103. Выбивание буртика контргайки ступицы колеса
Выбейте загнутую часть контргайки наружу малым зубилом и молотком (рис. 3.103).
Заблокируйте ступицу нажав на тормоз.
Отверните контргайку.
Рис. 3.104. Снятие ступицы колеса с вала привода
Поместите ступицу в сборе в тиски. Снимите ступицу колеса с вала привода, используя специальные приспособления (рис. 3.104).
Если внутреннее кольцо подшипника осталось на оси ступицы колеса, прорежьте внутреннее кольцо подшипника до остаточной толщины, (приблизительно 0,5 мм).

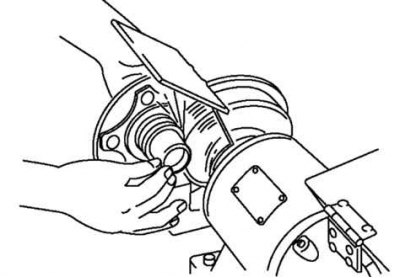

Рис. 3.105. Снятие внутреннего кольца подшипника
После этого снимите кольцо зубилом (рис. 3.105).

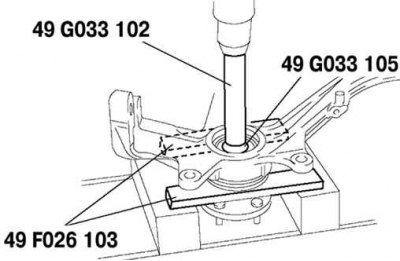

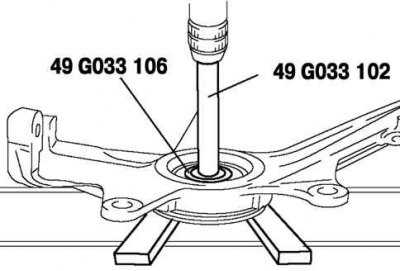

Рис. 3.106. Снятие подшипника ступицы
Снимите подшипник ступицы колеса, используя специальные приспособления (рис 3.106).

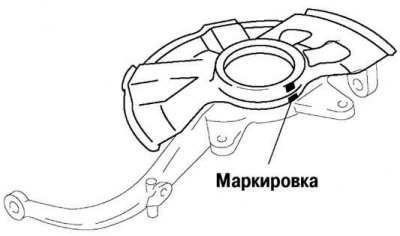

Рис. 3.107. Маркировка кожуха ступицы и поворотного кулака
Промаркируйте защитный кожух и поворотный кулак для дальнейшей установки (рис. 3.107).

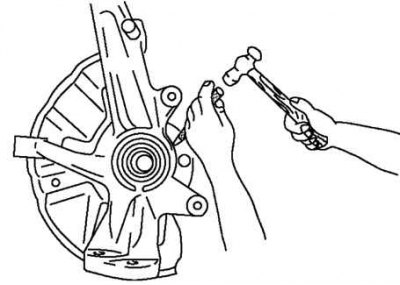

Рис. 3.108. Снятие защитного кожуха ступицы
С помощью зубила снимите защитный кожух (рис. 3.108).

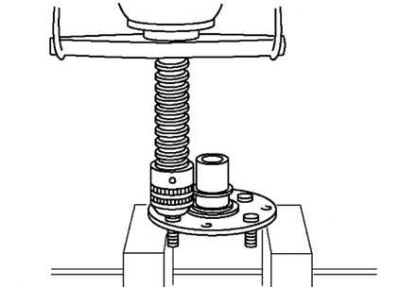

Рис. 3.109. Снятие болтов ступицы
Установите ступицу в пресс и снимите болты (рис. 3.109).
Примечание. Болты ступицы следует снимать только в случае их замены.
Установка
Рис. 3.110. Установка новых болтов ступицы
С помощью пресса установите новые болты ступицы (рис. 3.110).
Рис. 3.111. Выравнивание меток на новом защитном кожухе и поворотном кулаке
Установите кожух на поворотный кулак. Выровняйте метки на новом защитном кожухе и поворотном кулаке (рис. 3.111).

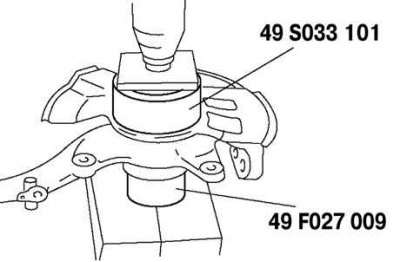

Рис. 3.112. Установка нового защитного кожуха
С помощью специальных приспособлений установите новый защитный кожух (рис. 3.112).
Рис. 3.113. Установка нового колесного подшипника ступицы
С помощью специальных приспособлений установите новый колесный подшипник ступицы (рис. 3.113).

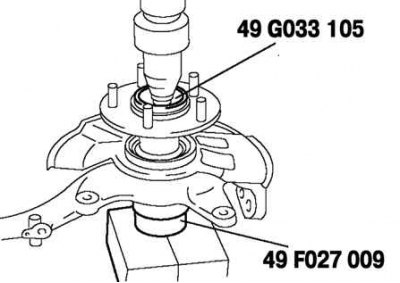

Рис. 3.114. Установка ступицы
С помощью специальных приспособлений установите ступицу (рис. 3.114).

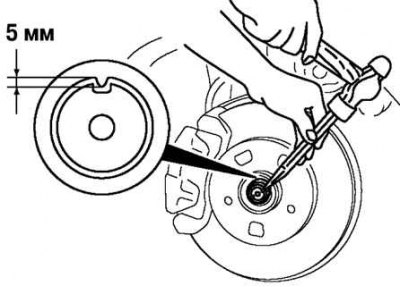

Рис. 3.115. Установка новой контргайки ступицы
Установите новую контргайку и застопорите ее, как показано на рисунке 3.115.
