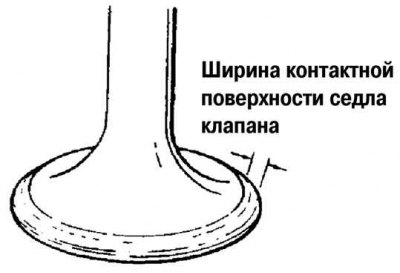

Мал. 2.147. Вымярэнне шырыні сядла клапана
Вымерайце шырыню кантактнай паверхні сядла клапана. У выпадку неабходнасці, апрацуйце сядло або талерку клапана, выкарыстоўваючы адпаведную прынаду (мал. 2.147).
Стандартная шырыня: 1,2-1,6 мм.

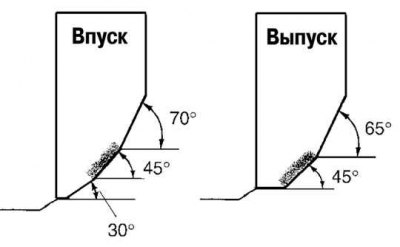

Мал. 2.148. Спосабы апрацоўкі сядла клапана рэжучай прыладай
Праверце цэнтроўку кантактнай паверхні адносна сядла клапана (мал. 2.148).
Калі кантактная паверхня зрушаная вонкі, апрацуйце сядло клапана рэжучай прыладай з працоўным кутом 70°(Впуск) або 65°(Выпуск) і рэжучай прыладай з кутом 45°.
Калі кантактная паверхня зрушаная ўнутр, апрацуйце сядло клапана рэжучай прыладай з працоўным кутом 30°(Впуск) або 0°(Выпуск) і рэжучай прыладай з кутом 45°.

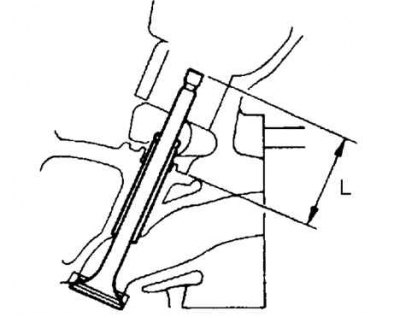

Мал. 2.149. Вымярэнне выступу сядла клапана
Праверце заглыбленне сядла клапана. Вымерайце выступленне (памер L) стрыжня клапана (мал. 2.149).
Калі вымераная вышыня не адпавядае норме, заменіце галоўку блока цыліндраў.
Стандартны памер L:
- Упуск: 40,64-42,24 мм;
- Выпуск: 40,50-42,10 мм.
