Зніміце пласціну адтуліны пад корак.
Зніміце высакавольтны провад.
Адлучыце раз'ём кіраўніка алейнага клапана (OCV).
Вымерайце супраціўленне паміж вывадамі A і B амметрам.
Зніміце шланг вентыляцыі.
Зніміце вечка галоўкі блока цыліндраў.
Мал. 2.102. Кампаненты сілавога агрэгата, якія дэмантуюцца пры зняцці ланцуга прывада механізму газаразмеркавання: 1 – вечка галоўкі блока цыліндраў; 2 - крапежны ніт шківа каленчатага вала; 3 - шкіў каленчатага вала; 4 - шкіў помпы астуджальнай вадкасці; 5 - нацяжны шкіў рамяня прывада; 6 – гумавая апора рухавіка №3 і кранштэйн мацавання рухавіка №3; 7 перадпакой вечка рухавіка; 8 - пярэдні сальнік; 9 - нацягвальнік ланцуга; 10 - рычаг нацягвальніка; 11 - накіроўвалая ланцугі; 12 - ланцуг прывада механізму газаразмеркавання; 13 - ушчыльненне; 14 - нацягвальнік ланцуга алейнай помпы; 15 – накіроўвалая ланцугі алейнай помпы; 16 - зорачка алейнай помпы; 17 - ланцуг алейнай помпы; 18 - зорачка размеркавальнага вала
Зніміце кіраўнік алейны клапан (OCV) (мал. 2.102).

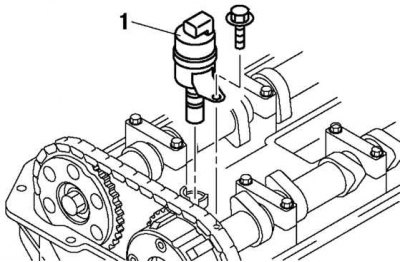

Мал. 2.116. Зняцце кіраўніка алейнага клапана (OCV): 1 - кіраўнік алейны клапан (OCV)
Усталюйце ў парадку, зваротным зняцці.
