Система отопления и вентиляции (2000-2001 гг. выпуска)
Главная
Мазда
121 JASM
(1996-2003)
Электрооборудование
Электрические схемы
0

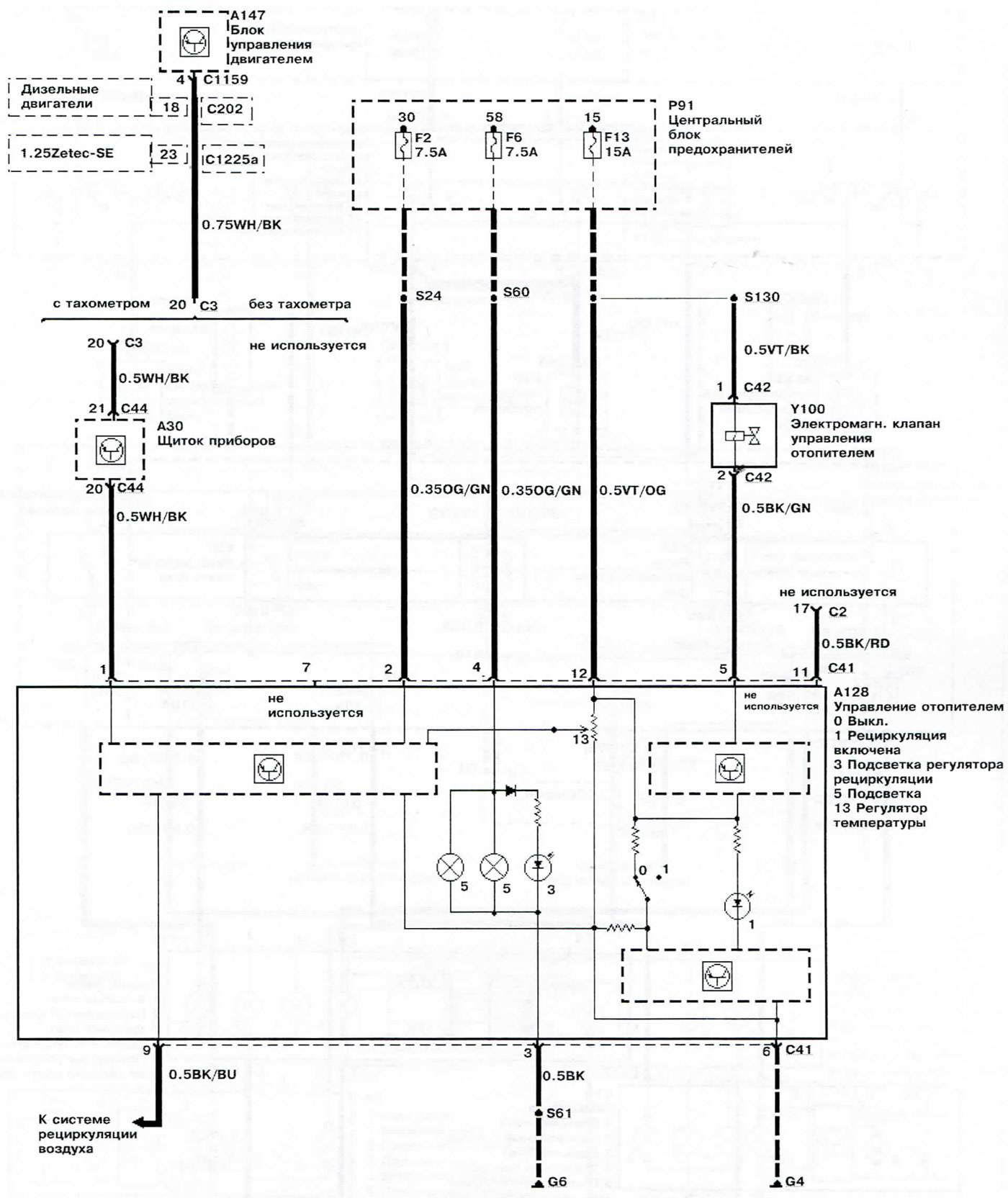

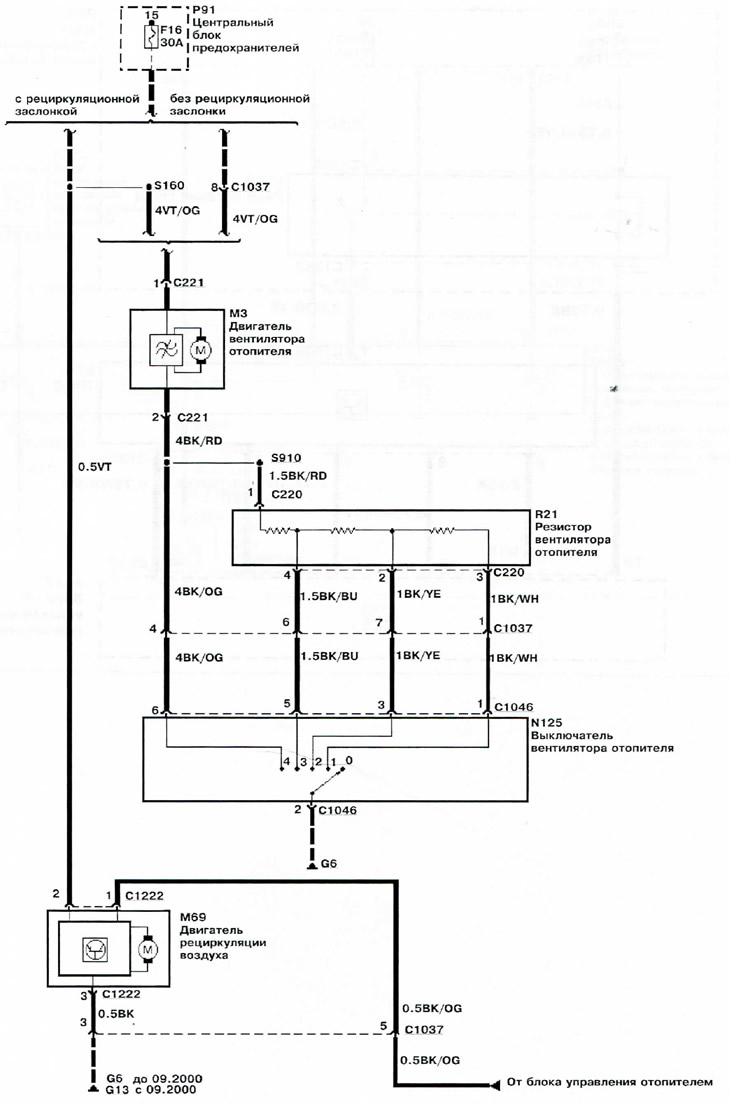

Система отопления и вентиляции (2000-2001 гг. выпуска)
Открыть большую картинку в новой вкладке »
