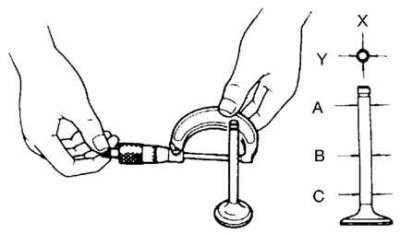

Мал. 2.140. Вимірювання діаметра стрижня
Виміряйте мікрометром діаметр стрижня кожного клапана у напрямках X та Y у трьох точках (A, B та C) як показано на малюнку 2.140.
Якщо діаметр не відповідає нормі, замініть клапан.
Стандартний діаметр:
- Впуск: 5,470-5,485 мм;
- Випуск: 5,465-5,480 мм.
Максимальний діаметр:
- Впуск: 5,440 мм;
- Випуск: 5,435 мм.
