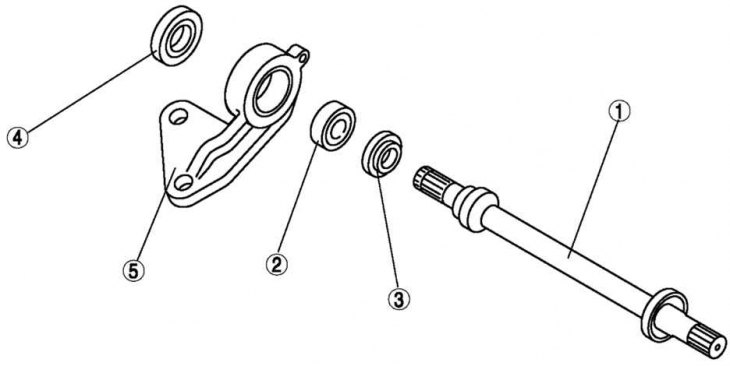

Мал. 3.131. Компоненти сполучного валу: 1 – сполучний вал; 2 – підшипник; 3 – пилозахисне ущільнення (ліве); 4 – пилозахисне ущільнення (праве); 5 – кронштейн
Компоненти сполучного валу показано на рис. 3.131.
Розбірка

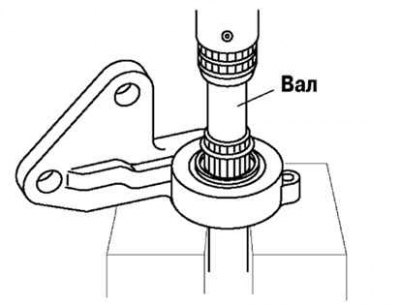

Мал. 3.132. Встановлення сполучного валу в лещата
Перед розбиранням встановіть з'єднувальний вал у лещата (рис. 3.132).

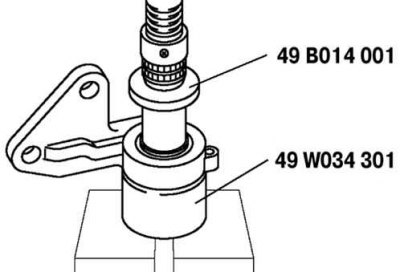

Мал. 3.133. Зняття підшипника сполучного валу
Використовуючи спеціальні пристрої, зніміть підшипник та праве пилозахисне ущільнення (3.133).
Складання
Нанесіть консистентне мастило на робочу кромку нового ущільнення.

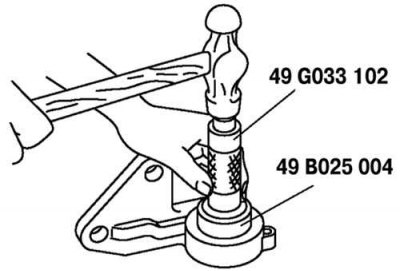

Мал. 3.134. Встановлення нового правого пилозахисного ущільнення
Встановіть нове праве пилозахисне ущільнення за допомогою спеціальних пристроїв (рис. 3.134).

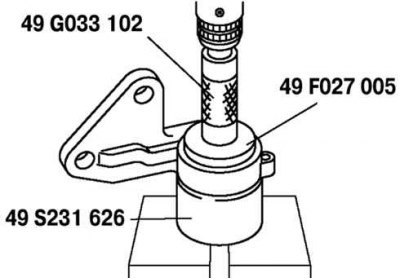

Мал. 3.135. Встановлення нового підшипника сполучного валу
Використовуючи спеціальні пристрої, встановіть новий підшипник (рис. 3.135).
Нанесіть консистентне мастило на робочу кромку нового ущільнення.

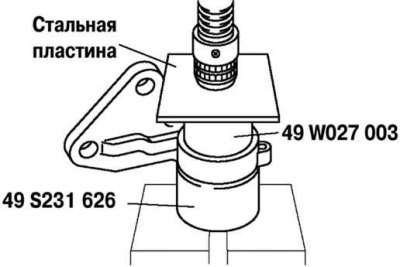

Мал. 3.136. Встановлення нового лівого пилозахисного ущільнення
Встановіть нове ліве пилозахисне ущільнення за допомогою спеціальних пристроїв (рис. 3.136).

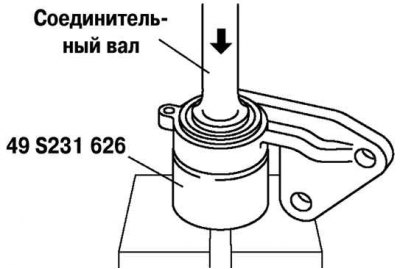

Мал. 3.137. Складання сполучного валу
Зберіть з'єднувальний вал, використовуючи прес та спеціальний пристрій (рис. 3.137).
