Регулировка приводов отопителя

С 10/89 г. вып.

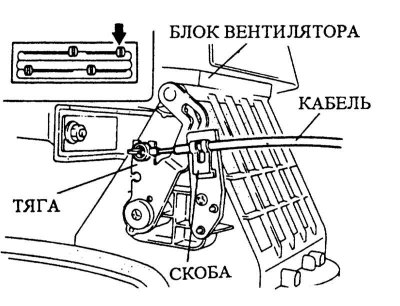

Трос заслонки свежего/циркулирующего воздуха

1. Установить рычаг свежего/циркулирующего воздуха на свежий воздух.

2. Присоединить трос к тяге заслонки свежего/циркулирующего воздуха.

3. Установить заслонку в положение свежего воздуха.

4. Закрепить оболочку троса на корпусе плоской скобой.

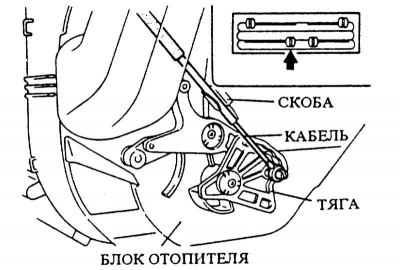

Тросовый привод воздухораспределительной заслонки

1. Установить рычаг распределения воздуха до упора вправо (размораживание).

2. Присоедининть трос к тяге воздухораспределительной заслонки.

3. Установить заслонку в положение размораживания.

4. Закрепить оболочку троса а скобе на корпусе.

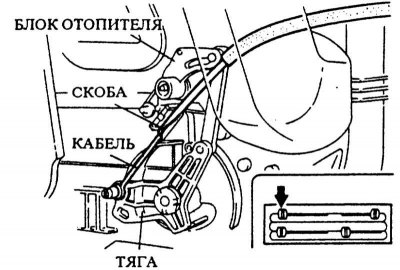

Тросовый привод регулировки температуры

1. Установить смесительный рычаг (рычаг регулировки температуры) полностью влево на "холодный".


2. Присоединить трос к тяге смесительной заслонки.

3. Установить заслонку в положение "холодный".



4. Закрепить оболочку троса в скобе на корпусе.

С 9/85 по 9/89 г. вып.

Трос заслонки свежего /циркулирующего воздуха

Блок вентилятора

1. Установить рычаг свежего/циркулирующего воздуха на свежий воздух.

2. Присоединить трос к тяге заслонки свежего/циркулирующего воздуха.

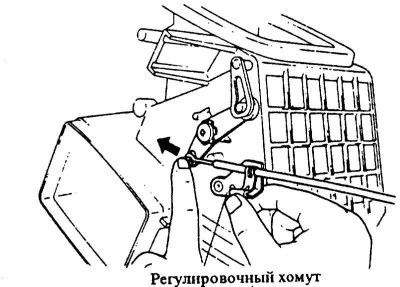

3. Установить заслонку в положение свежего воздуха, для этого сдвинуть приводной рычаг до упора вперед.

4. Закрепить оболочку троса на корпусе плоской скобой.

Тросовый привод воздухораспределительной заслонки

1. Установить рычаг воздухораспределительной заслонки до упора вправо (размораживание).

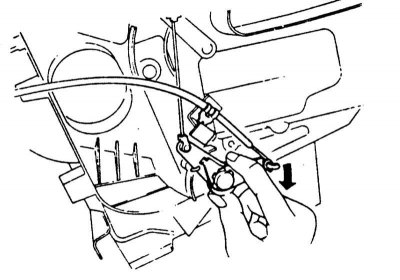

2. Оттянуть рычаг до упора вниз и присоединить петлю троса на рычаге.

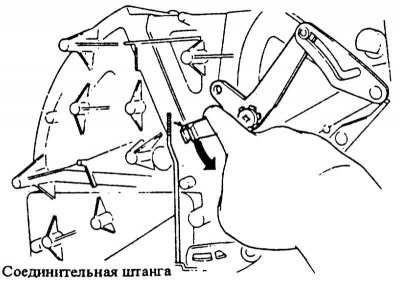

3. Оттянуть соединительную штангу до упора вниз, затем установить соединительную штангу на крепление.

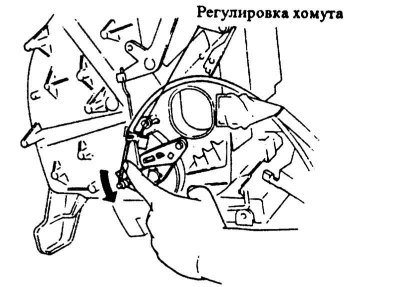

4. Зажать штангу хомутом.

5. Включить вентилятор и оставить работать на 4-ой ступени. Переключить кнопку выключателя на панели управления во все положения и проверить распределение воздуха.

Тросовый привод регулировки температуры

1. Установить смесительный рычаг (рычаг регулировки температуры) полностью влево на "холодный".



2. Оттянуть рычаг вниз до упора и присоединить проволочную петлю смесительной заслонки к рычагу.

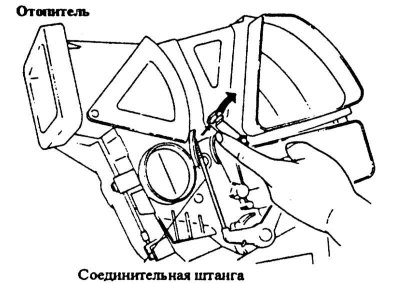

3. Оттянуть рычаг соединительной штанги до упора вверх и установить соединительную штангу на креплении.

4. Зажать штангу хомутом.
