Внимание. Неправильное обращение с газоразрядными фарами может стать причиной поражения электрическим током. Перед началом обслуживания газоразрядных фар необходимо обязательно ознакомиться с соответствующими мерами предосторожности (см. выше в данной главе).
Примечание. Запотевание или наличие конденсата внутри передней комбинированной фары может возникать в результате естественных процессов вследствие разности температуры снаружи и внутри фары. Это не оказывает влияния на работу фары, поскольку температура внутри неё после включения повышается.
Снятие и установка передней комбинированной фары в сборе
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять передний бампер с автомобиля.

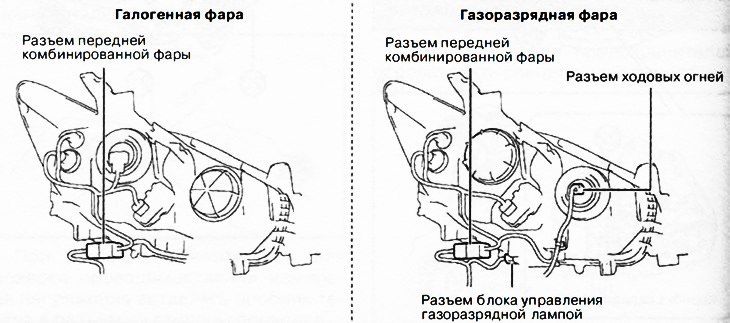

3. Отсоединить разъемы от передней комбинированной фары.

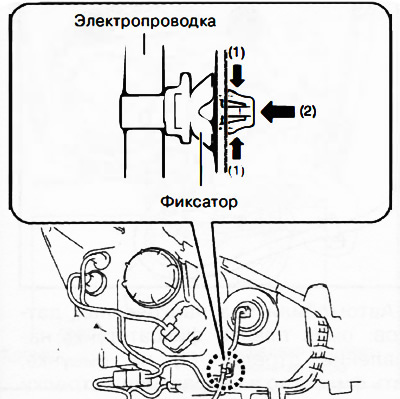

4. Сжимая планки фиксатора в направлении стрелок (1) на рисунке, вжать фиксатор в направлении стрелки (2) на рисунке, чтобы отсоединить провод от передней комбинированной фары.
5. Снять фиксатор.

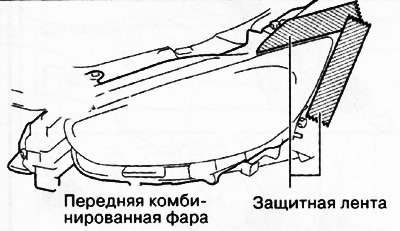

6. Для предотвращения появления царапин или повреждений нанести защитную ленту на указанные на рисунке участки.
Внимание. Перед снятием передней комбинированной фары с кузова автомобиля необходимо нанести защитную ленту на поверхности кузова. В противном случае существует риск появления царапин или повреждений лакокрасочного покрытия от снимаемой фары.

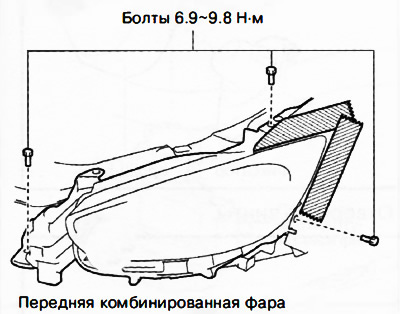

7. Отвернуть болты.

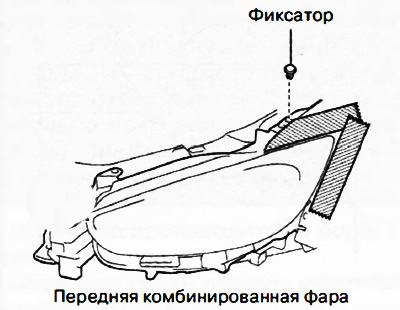

8. Удалить фиксаторы.

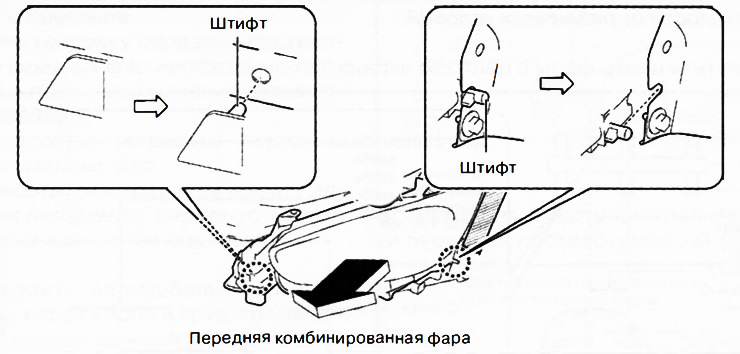

9. Потянув переднюю комбинированную фару в направлении стрелки на рисунке, извлечь её штифты из кузова.
10. Снять переднюю комбинированную фару с автомобиля.
11. Установка производится в порядке, обратном снятию.
12. После установки отрегулировать направление света фар головного освещения.
Регулировка фар головного освещения
Примечание. Регулировку фар головного освещения необходимо производить после выполнения следующих операций:
- Снятие и установка передних комбинированных фар.
- Работы, влияющие на высоту автомобиля (например, снятие/установка или замена элементов подвески).
1. Разгрузить автомобиль, убрав из него всех пассажиров и груз, кроме запасного колеса, домкрата и комплекта инструментов.
2. Отрегулировать давление в шинах до нормы.
3. Поместить автомобиль на ровную поверхность.

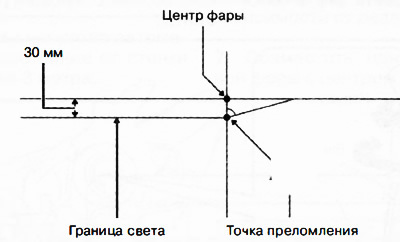

4. Из белой бумаги создать показанный на рисунке экран.

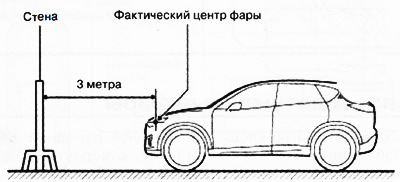

5. Поместить экран напротив автомобиля так, чтобы расстояние от стенки до фары составляло 3 метра.

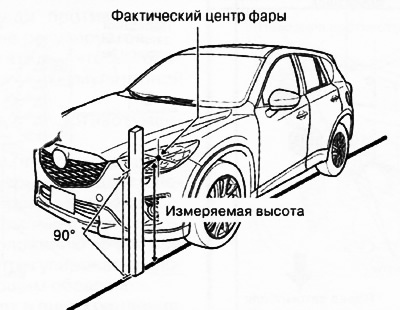

6. Измерить высоту центральной точки фары.
Примечание. Необходимо измерить высоту центральной точки фары, при которой будет произведена регулировка, поскольку высота автомобиля может отличаться в зависимости от различных условий.

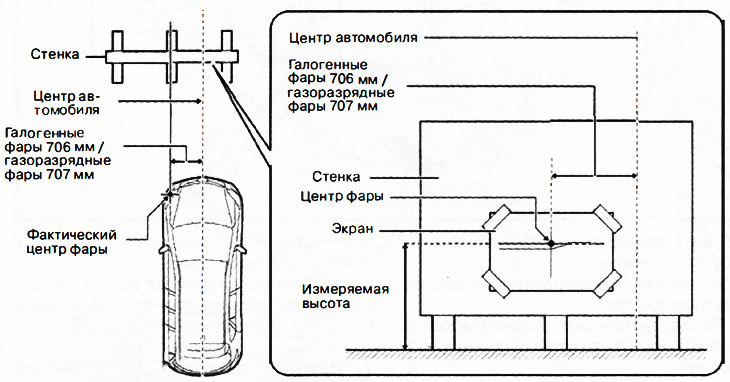

7. Совместить центр фары с центром экрана.
8. Прикрыть спереди фару, которая не регулируется.
9. Запустить двигатель, чтобы обеспечить подзарядку аккумуляторной батареи.
10. Включить ближний свет фар.
11. Автомобили с ручной регулировкой уровня света фар: установить переключатель уровня света фар в положение [0].
12. Убедиться в том, что фактическая точка преломления света фары совпадает с положением на регулировочном экране.

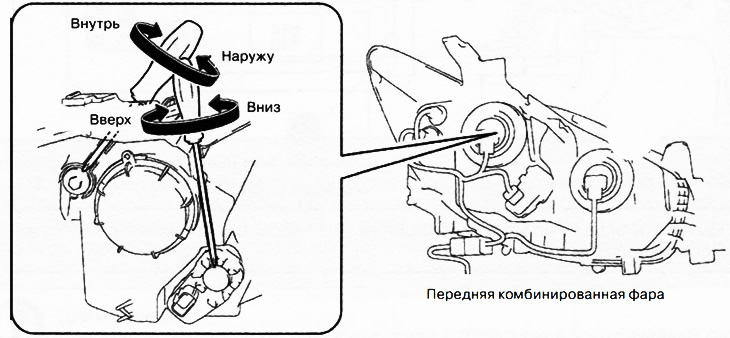

13. Если точка преломления света фары не соответствует положению на регулировочном экране, отрегулировать направление света фары, вращая соответствующие регулировочные винты.
